Animace - točivé magnetické pole

1. Třífázové systémy

Vznik magnetického točivého pole u třífázových systémů.

1.1. Napájení třífázového vinutí třífázovým proudem

1.2. Vznik točivého pole

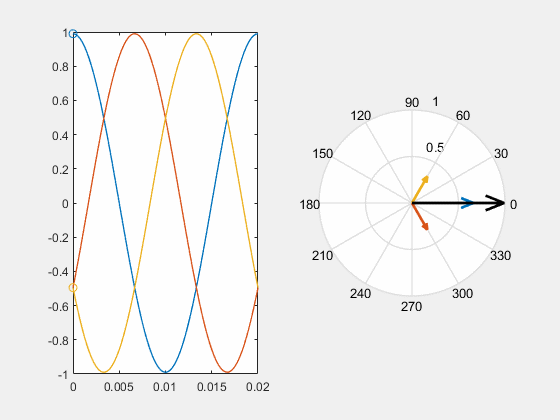

Vznik prostorového vektoru rotujícího v kladném směru

1.3. Vznik točivého pole II

Vznik prostorového vektoru rotujícího v záporném směru

1.4. Vznik točivého pole u 2-pólového stroje

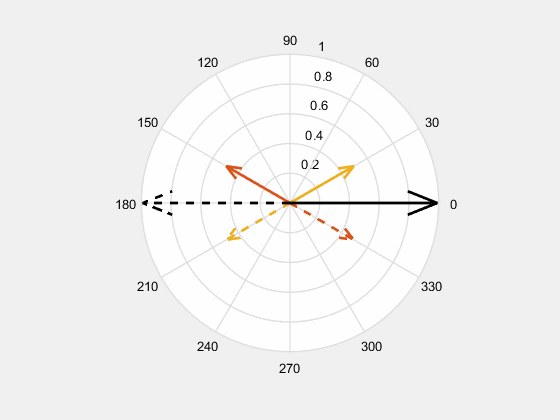

1.5. Vznik točivého pole u 4-pólového stroje

1.6. Vznik točivého pole u 6-pólového stroje

2. Pětifázové systémy

Vznik točivého pole v pětifázových systémech.

2.1. Napájení pětifázového vinutí pětifázovým proudem

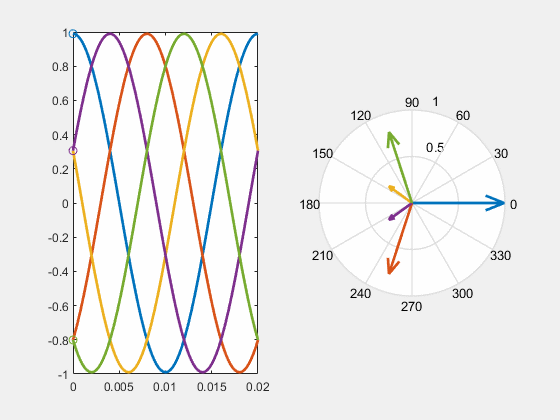

2.2. Vznik točivého pole

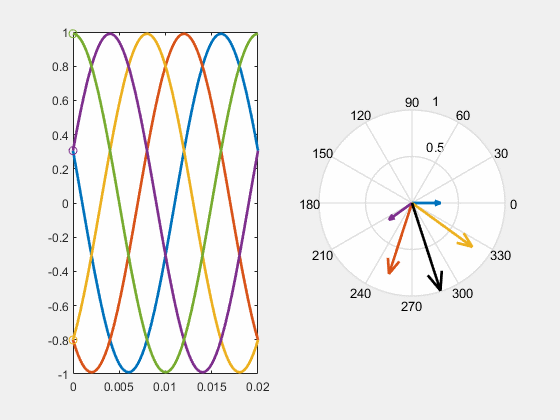

2.3. Vznik točivého pole II

2.4. Modifikace sledu fází (dle 3. harmonické)

2.5. Modifikace sledu fází (dle 3. harmonické)

2.6. Napájení pětifázového vinutí 3. harmonickou

2.7. Napájení pětifázového vinutí 3. harmonickou II

2.8. Napájení pětifázového vinutí 3. harmonickou III

2.9. Napájení pětifázového vinutí 3. harmonickou IV

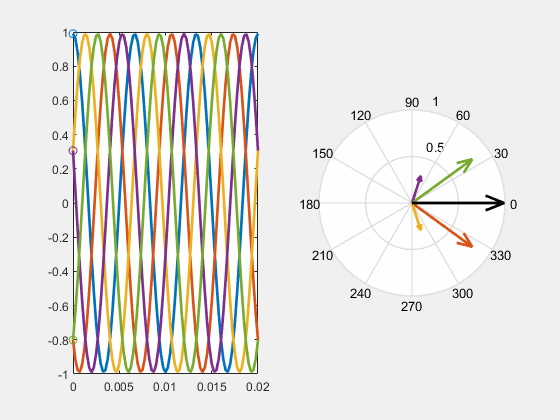

Vznik rotujícího prostorového vektoru v 5-fázovém vinutí při napájení 3. harmonickou

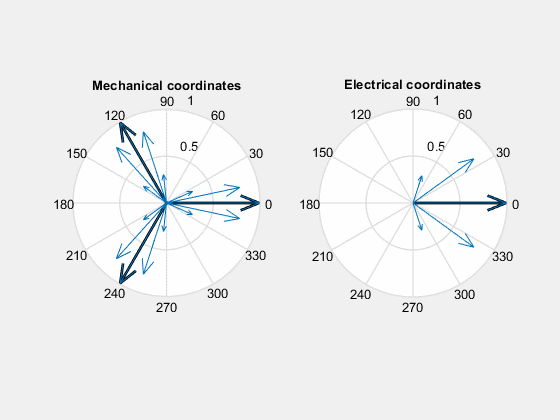

Vztah mezi mechanickými (vzniká 6-pólový stroj) a elektrickými souřadnicemi
