Grafické rozhraní

VGA - analogové rozhraní

Analogové zobrazení

• využití u CRT monitorů a některých LCD panelů

• konektor DSUB-15P jinak zvaný VGA v principu je lepší, protože rozsah barev je omezen pouze šířkou pásma, ale počítač jich používá omezený počet a analogové signály mohou být rušeny

• pro připojení LCD se používal pouze v době, kdy nebyl dostatek grafických karet s DVI výstupem

• digitální signál z počítače se převedl na analogový a ten se znovu zdigitalizoval > složitost a zbytečné rušení analogového signálu

 Stále využívané rozhraní pro monitory je rozhraní VGA.

VGA

Všem známý VGA konektor, který dnes začíná být čím dál méně vidět. Intel ho již od nového CPU řady 6 . Skylake nebude podporovat.

• rozlišení od VGA 640x480 až po SVGA 1280 x 1024 (není problém zobrazit vyšší, ovšem kvalita obrazu klesá)

• méně kvalitní, ovšem při běžném zobrazení je dostačující

• pro jednodušší manipulaci je dnes konektor modrý

• celkem 15 pinů na konektoru

• rozhraní vyvinuto společnosti IBM

Ukázka rozložení pinů v konektoru VGA [1].

Popisy jednotlivých pinů VGA konektoru [1].

[1] - BUCHA, Pavel. Nové komponenty e-kurzu pro předmět Periferní zařízení : bakalářská práce. Plzeň: Západočeská univerzita v Plzni, Fakulta pedagogická, 2015, 68 l., 2 l. příl., Vedoucí bakalářské práce: Ing. Petr Michalík, Ph.D.

DVI - analogové a digitální rozhraní

Digitální rozhran

• LCD panely

• konektor DVI-D

• s digitálním signálem pracuje rovnou panel a není tak nutno převádět signál na analogový

• digitální signál není možné rušit

• některé grafické karty mají výstup pro obě rozhraní

DVI

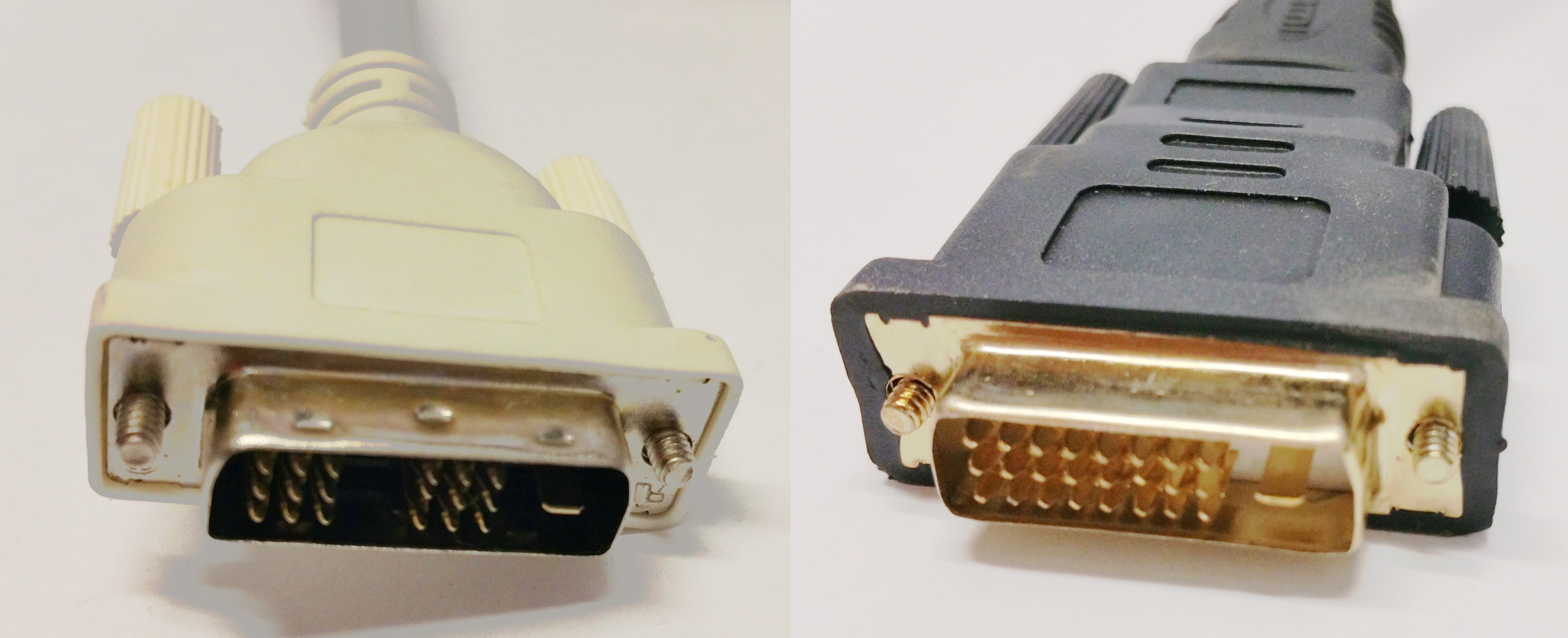

Ukázka DVI rozhraní.

Dnes hojně využívané rozhraní na monitorech spolu s dalšími konektory. Jediný, využívaný analogové a digitální připojení zároveň,

• využívá vysokého rozlišení WQUXGA 3840 x 2400

• rozdělení do 3 kategorií

• DVI-D - pouze digitální (digital only)

• DVI-A - kompatibilita s analogovými monitoru

• DVI-I - digitální i analogový signál

• využívá 20 pinů konektoru dle typu - analogový nebo digitální

• několik typů konektorů

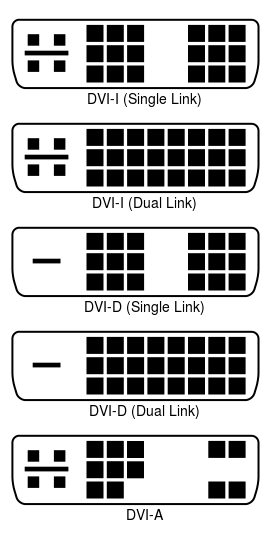

Zobrazení několika typů konektorů DVI [8].

[8] VALTLAI. Wikipedie [online]. 2.2.2016 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/thumb/f/fb/DVI_Connector_Types.svg/416px-DVI_Connector_Types.svg.png

HDMI

Digitální adaptéry k propojení PC s TV, projektorem nebo LCD monitorem, slouží také pro digitální přenos obrazu a zvuku ve vysoké kvalitě a rozlišení. HDMI je jedním z dnes nejvyužívanějších standardů pro přenos obrazu.

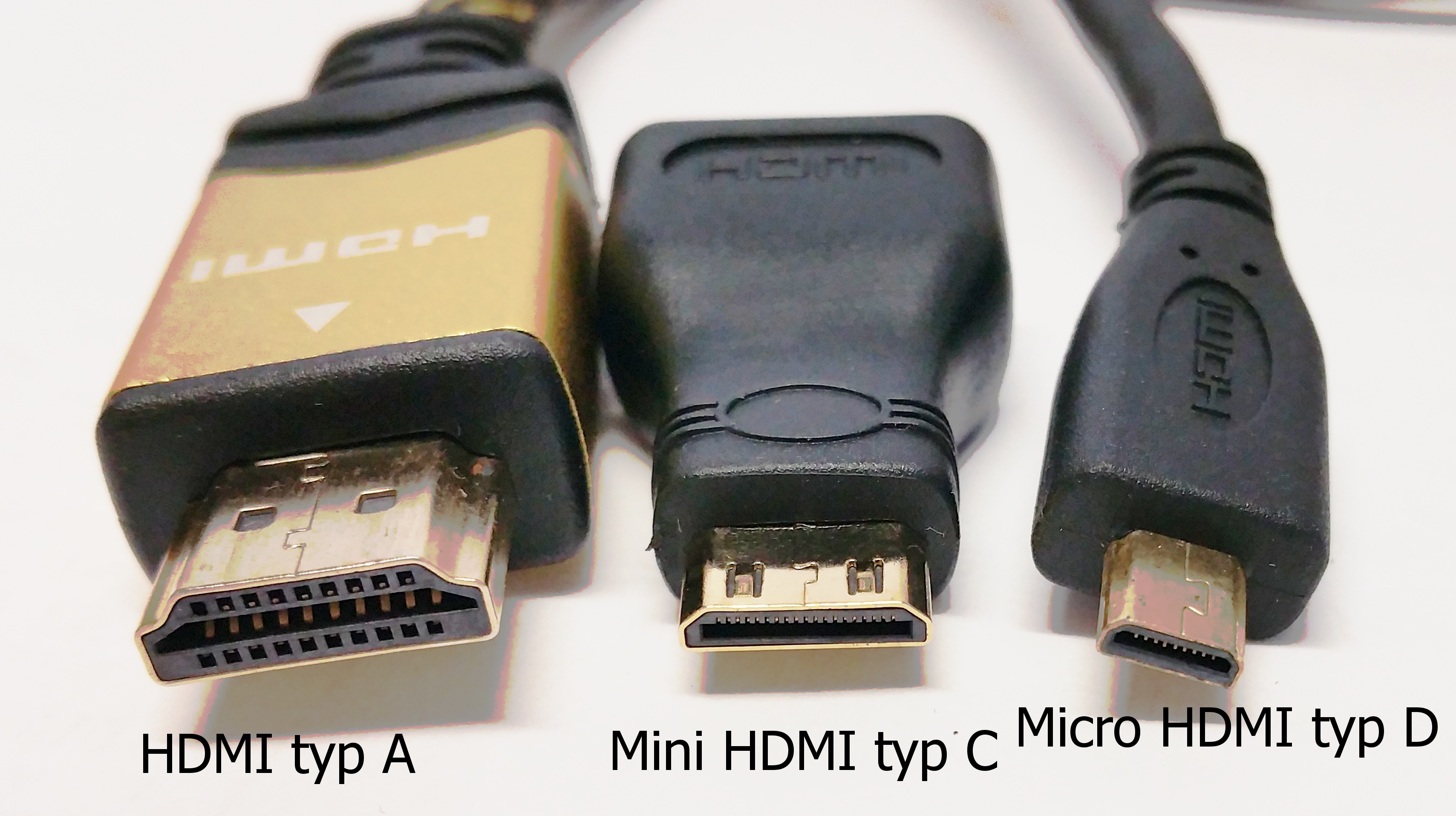

HDMI konektory v několika provedeních.

HDMI

• kompatibilní s DVI kromě přenosu zvukové složky

• 19 pinů, různé zpracování (typ A, type C a type D)

• velký datový tok

• maximální délka samostatného kabelu může dosahovat až 15 m

• podpora 3D6

• toto rozhraní v dnešní době obsahuje většina nových zařízení (projektory, TV, monitory, kamery, fotoaparáty)

• HDMi vezre 1.4 doplněna o ethernet kanál

• pouze jednosměrný přenos dat

• rozšířené rozhraní u spotřební elektroniky

• verze 1.0 uvedení na trh v roce 2002

• poslední verze 2.0 rok uvedení 2013, přenosová rychlost až 18Gbps, podpora až 4 audio stop, podpora formátu 21:9

Display port

DisplayPort je využívaný jako profesionální konektor u počítačů pro firemní sféru, případně u profi notebooků. Není obsažen v levnějších řadách notebooků.

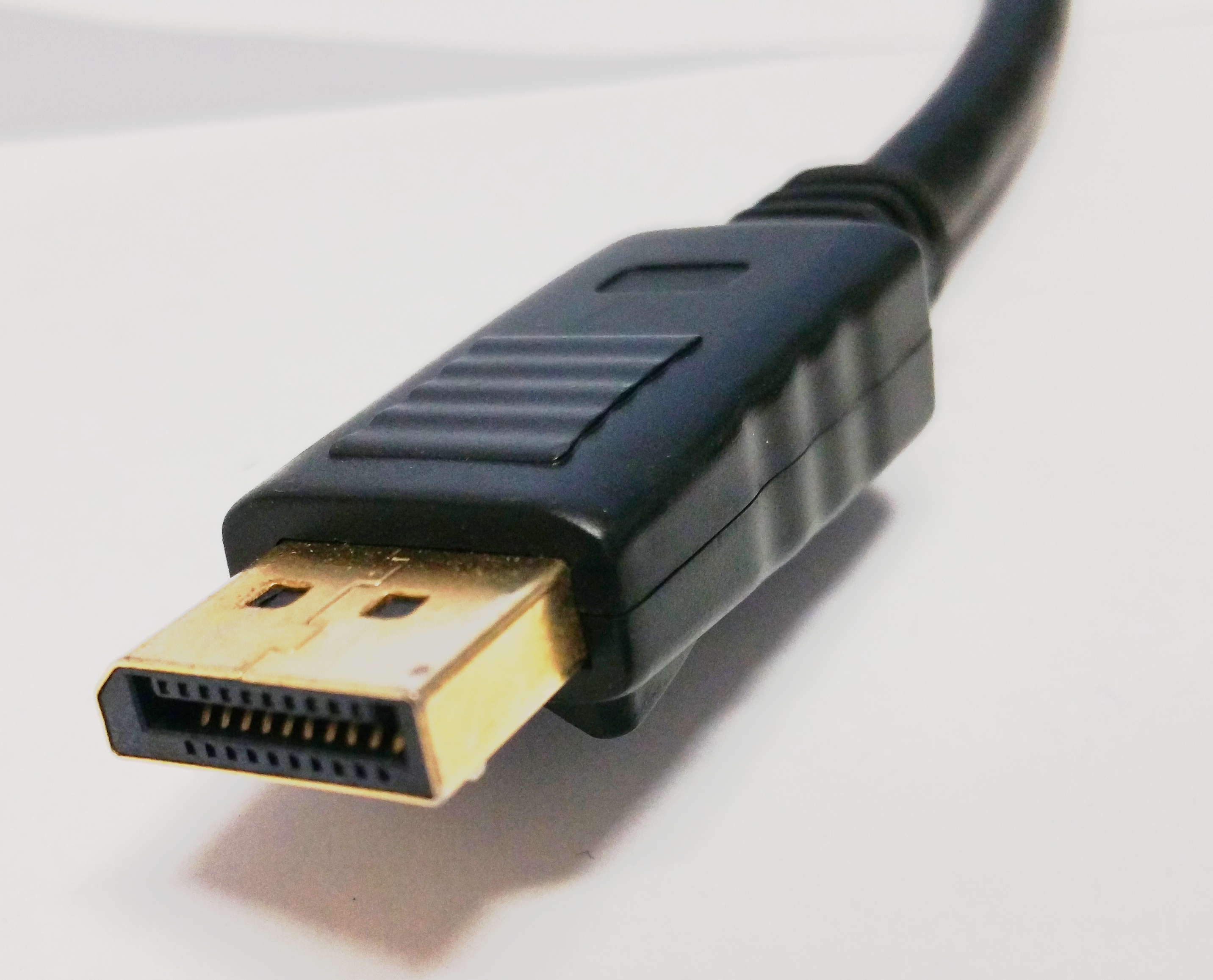

Ukázka Display portu.

• 20 pinů, dvě zpracování (DisplayPort a Mini DisplayPort)

• úspora místa (Mini DisplayPort desetkrát menší než DVI)

• často doplněn na řady počítačů a notebooků pro firemní sféru

• možnost přenosu až 6 obrazovek na jednom rozhraní

• má většinu funkcí jako HDMI, ale cílený spíše na kancelářské a IT využití

• maximální délka kabelu 15m

• maximální rozlišení 5120 x 2880 (5K)

• stejné funkce jako HDMI, neslouží jako náhrada za HDMI

• z většiny případů má zámek na konektoru proti vytažení
