SSD disk, paměťová media

SSD disk

Médium velmi využívané v posledních letech, nahrazující klasické pevné disky. Nárůst spolehlivosti, prodlužování záruční doby oproti klasickým pevným diskům.

Ukázka několika typů SSD pro PCI-E, M2 formát a klasické 2.5 palcové.

• neobsahuje pohyblivé části (odolnější proti mechanickému poškození a tichý chod)

• využívá datových bloků

• rozhraní: PATA, SATA, ExpressCard, USB, PCI SCSI

• obsahují větší počet flash pamětí, které jsou řízeny řadičem, ten se stará o správu a rozložení dat

Mnoho notebooků od roku 2015 podporují M2 formát SSD je vidět na obrázku.

Technologie typů buněk SSD disků:

SLC (Single-Level Cell)

• paměti založeny na principu flash

• ukládání jednoho bitu do jedné buňky

• jedna paměťová buňka má 2 stavy = dokáže uchovat 1 bit (0, 1)

• vysoké přenosové rychlosti a nízká spotřeba

• drahá výroba, menší opotřebení (okolo 100 000 zápisů)

• využití u vysoce výkonných zařízení

MLC (Multi-Level Cell)

• také pro výrobu flash

• může ukládat dva bity do jedné buňky

• levnější výroba, pomalejší přístup do paměti

• dochází k rychlejšímu opotřebení (okolo 10 000 zápisů)

• nižší přenosové rychlosti a vyšší spotřeba

 3BPC (3Bit Per Cell)

• technologie podobná MLC

• může ukládat až tři bity do jedné buňky (nižší výkon, ale větší kapacita)

HHD (Hybrid Hard Drive/Disk)

• přidání menší SSD paměti do pevných disků (HDD)

• slouží jako vyrovnávací pamět (cache)

• slouží pro rychlejší boot operačního systému

• velké rozšíření přinesla firma Samsung

• nastává problém s efektivním využitím (např.: ukládání rozpracovaných dokumentů atd.…, pokaždé se musí uložit do SSD, při naplnění se celý obsah přesouvá na HDD)

Srovnání parametrů klasického pevného disku oproti SSD disku.

 Graf srovnání rychlostí jednotlivých technologií [1].

[1] - BUCHA, Pavel. Nové komponenty e-kurzu pro předmět Periferní zařízení : bakalářská práce. Plzeň: Západočeská univerzita v Plzni, Fakulta pedagogická, 2015, 68 l., 2 l. příl., Vedoucí bakalářské práce: Ing. Petr Michalík, Ph.D.

Externí disk

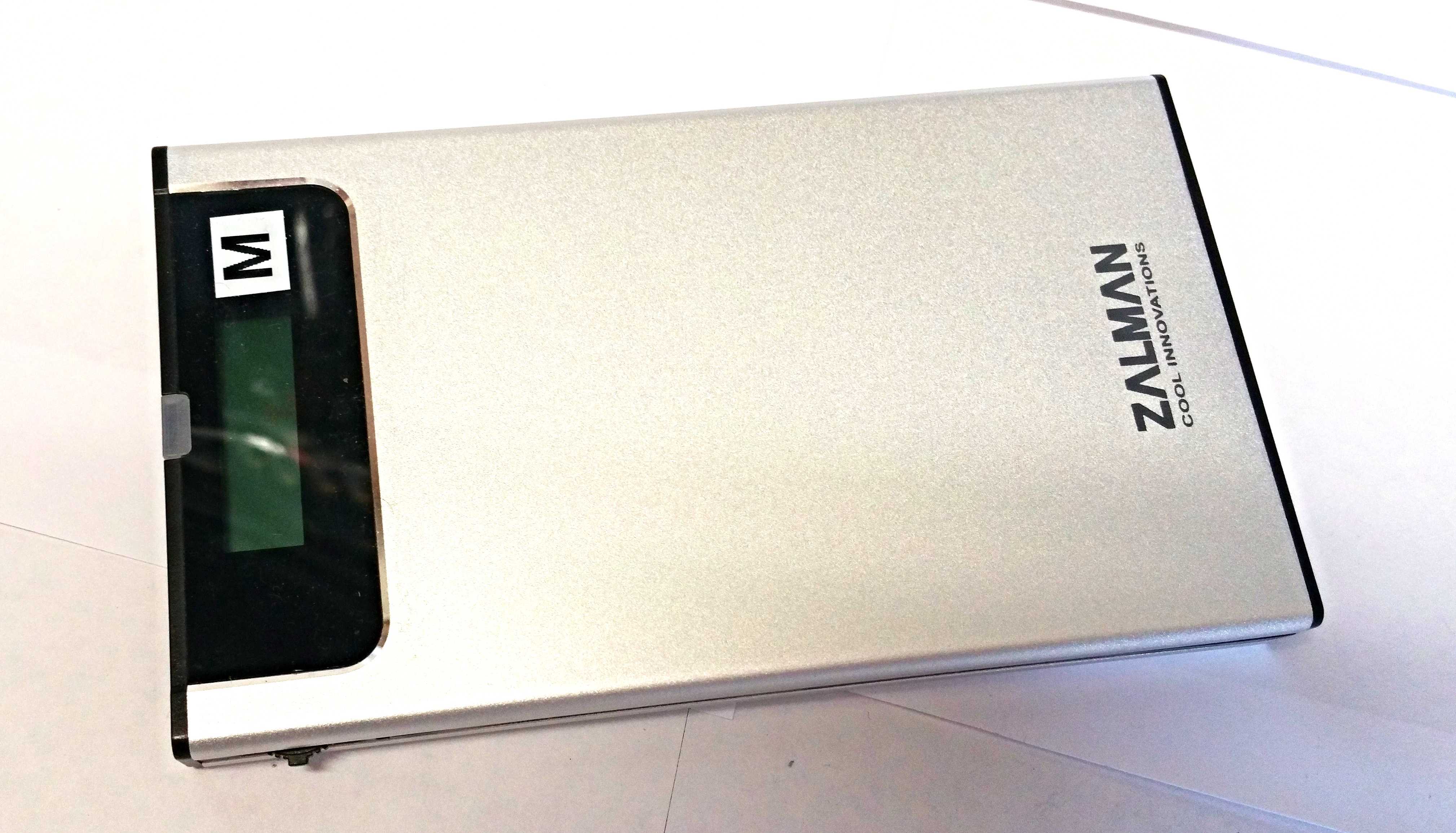

Většina uživatelů používá externí disk, pevný disk na obrázku dokáže navíc bootovat z uložených ISO souborů.

• další zástupce paměťových disků

• má pohyblivé části (přenosný, ale malá odolnost proti poškození)

• rozhraní: USB, FireWire, LAN, eSATA

• důležité parametry: formát (1,8“, 2,5“, 3,5“), kapacita (stovky GB), použité rozhraní, rychlost a otáčky, cena disku

• napájené pouze USB portem nebo externě (připojení do elektrické sítě)

• aktuálně je klasický disk možno nahradit přenosným externím SSD diskem tzn. žádné mechanické části, vyšší spolehlivost a odolnost vůči nárazům

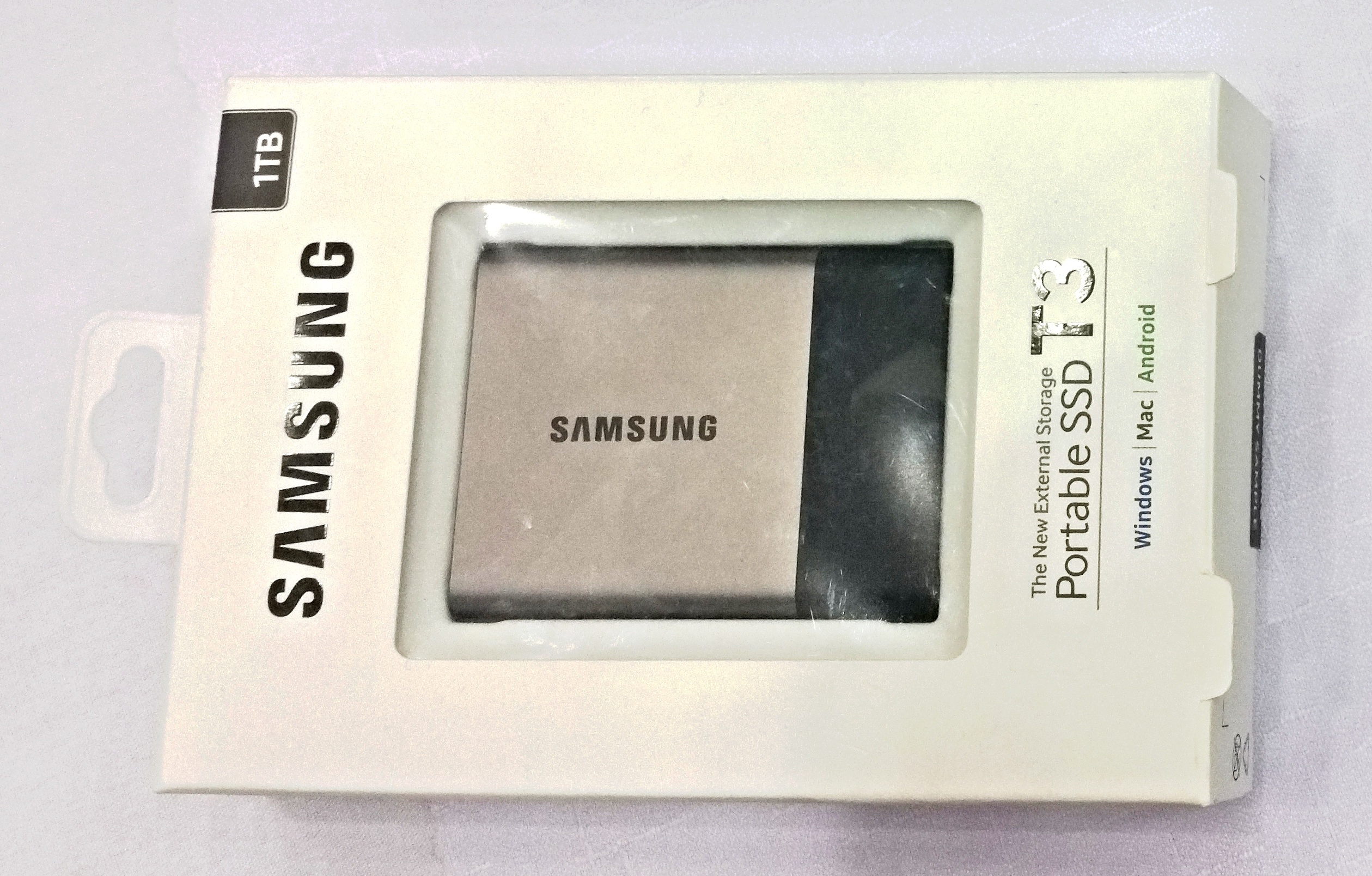

SSD disky jsou k dostání také jako externí ve velikosti 1.8" palce.

USB disk

Elektronické paměťové médium (Flash disk)

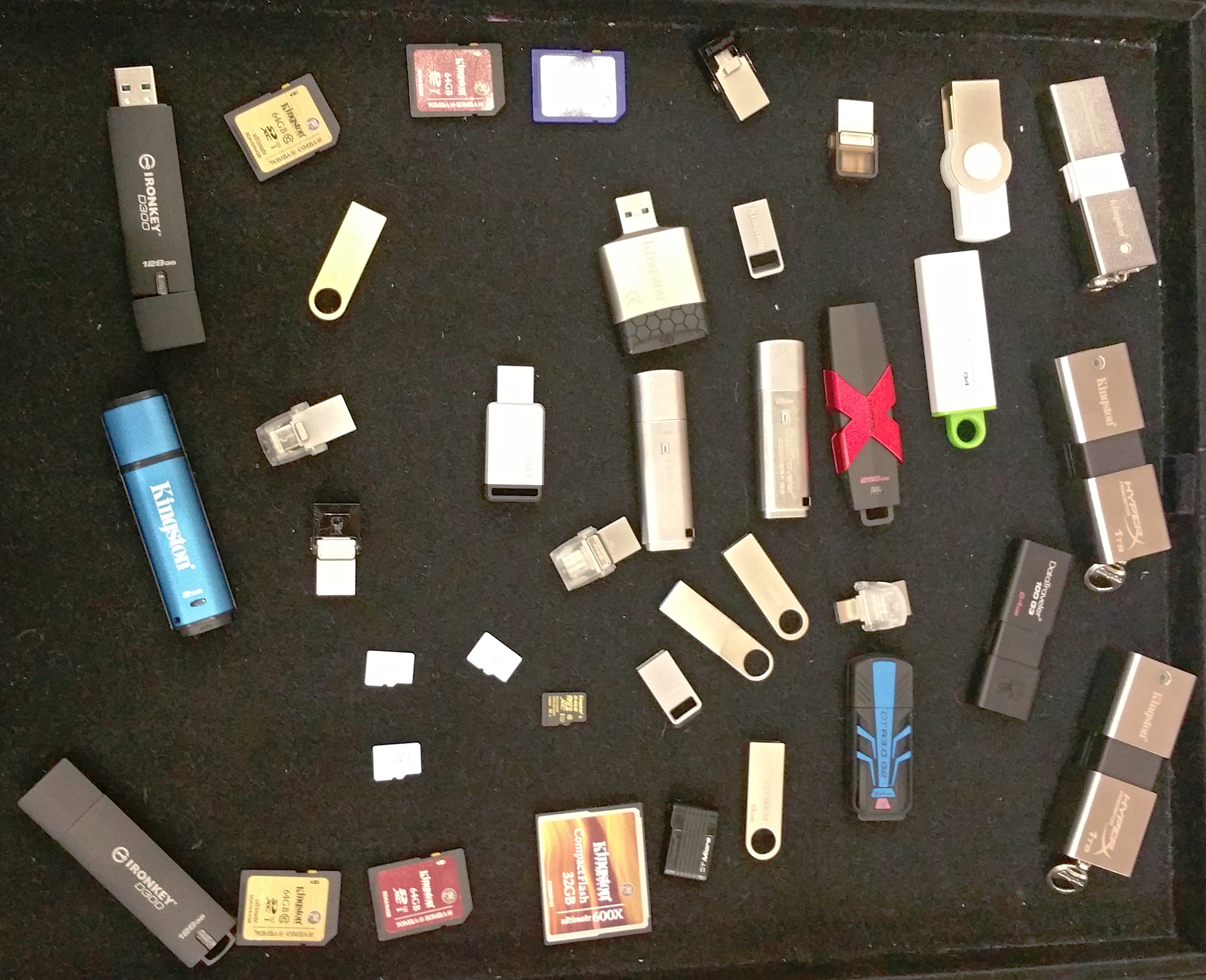

Flash disky dnes můžete pořídit mnoha tvarů, materiálů, velikostí...

• malé rozměry, váha

• velká kapacita (až 2 TB)

• spolehlivější oproti klasickému externímu disku s plotnovým diskem (neobsahují žádné pohyblivé části)

• rozhraní: USB (malá spotřeba)

• paměť typu NAND (po odpojení nesmažou obsah)

• maximální rychlost čtení/zápisu dána použitým rozhraním (USB 2.0, USB 3.0…)

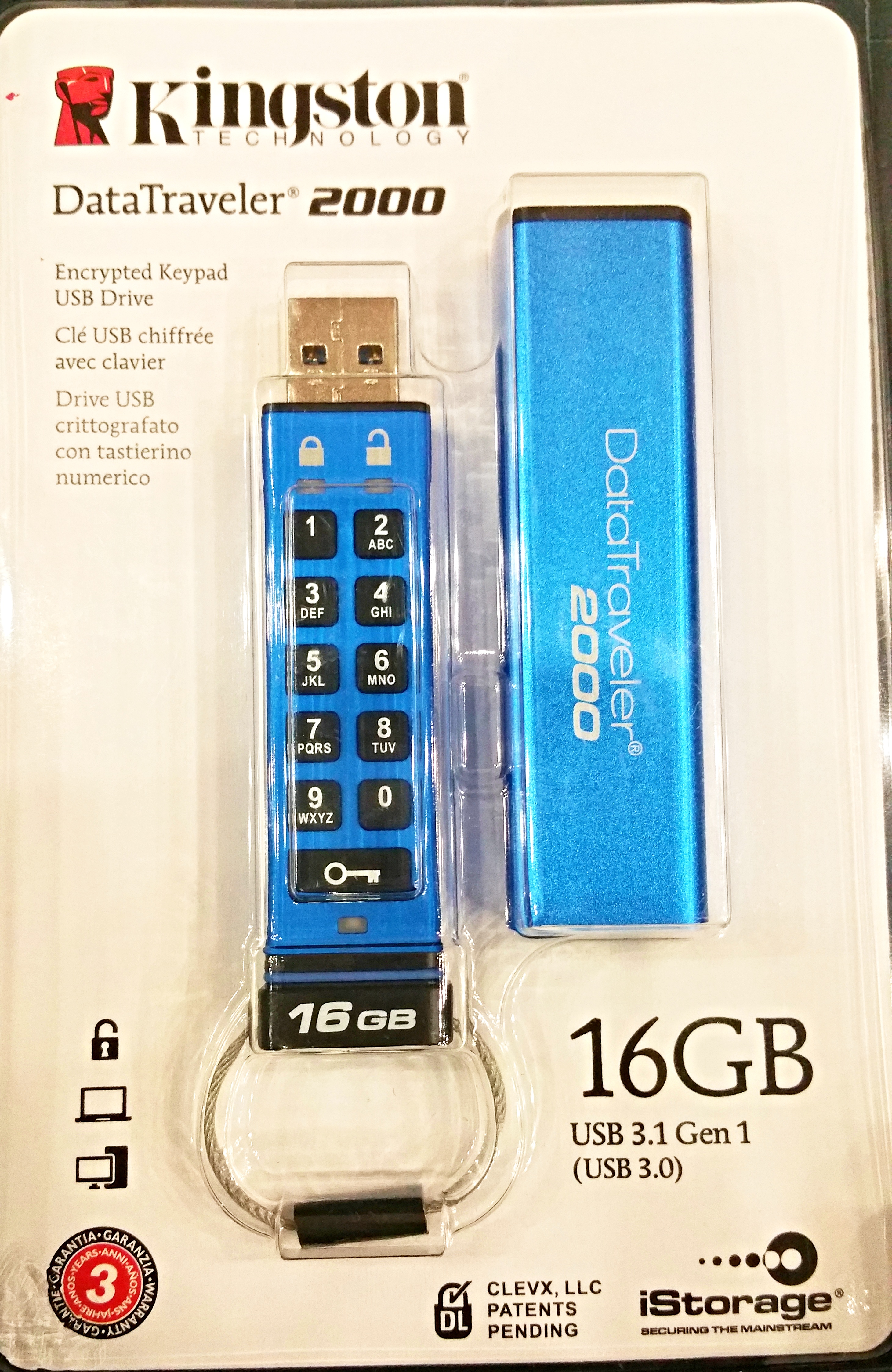

Flash disk na obrázku s možností vlastního zakódování pinem.

USB Flash disk obsahuje:

• řadič, který se stará o správu a rozložení dat (procesor RISC obsluhující správu paměti a komunikaci s PC přes konektor USB)

• generátor hodinového signálu

• přepínač (není nutností, brání nechtěnému přepisu dat)

• LED dioda (není nutností, indikuje práci s diskem)

• díky úsporným opatřením se LED diody vyčleňují s USB flash zaříení
