4. Ochranná opatření

4.4. Ochranné opatření – Ochrana malým napětím SELV a PELV

Ochrana malým napětím je ochranné opatření, které je založeno na jedné ze dvou různých sítí malého napětí, SELV nebo PELV.

Toto ochranné opatření vyžaduje:

      - omezení napětí v síti SELV nebo PELV horní mezí napěťového pásma I, tj. 50 V AC a 120 V DC

     - ochranné oddělení sítě SELV nebo PELV od všech ostatních jiných sítí a základní izolaci mezi sítí SELV nebo PELV a ostatními sítěmi SELV nebo PELV

      - pouze u sítí SELV základní izolaci mezi sítí SELV a zemí.

Použití SELV a PELV podle výše uvedených požadavků se považuje za ochranné opatření účinné za jakýchkoliv okolností.

Požadavky na základní ochranu a ochranu při poruše

Předpokládá se, že základní ochrana a ochrana při poruše je zajištěna, jestliže

      - jmenovité napětí nemůže překročit horní mez napěťového pásma I

      - napájení je z některého ze zdrojů splňujících požadavky na zdroje pro SELV a PELV

      - jsou splněny požadavky na obvody SELV a PELV

Zdroje pro SELV a PELV

Jako zdroje pro sítě SELV a PELV se mohou použít:

      - bezpečnostní ochranné transformátory odpovídající EN 61558-2-6

      - proudový zdroj zajišťující rovnocený stupeň bezpečnosti k bezpečnostnímu ochr. transformátoru

      - elektrochemický zdroj nebo jiný zdroj nezávislí na obvodu s vyšším napětím

      - určité elektronické přístroje, u nichž napětí na výstupních svorkách ani v případě poruchy nepřekročí stanovené hodnoty

      - mobilní zdroje napájené nízkým napětím

Požadavky na obvody SELV a PELV

Obvody SELV a PELV musí mít:

    - základní izolaci mezi živými částmi a ostatními obvody SELV a PELV

   - ochranné oddělení od živých částí obvodů, které nejsou SELV nebo PELV, které je zajišťováno dvojitou nebo zesílenou izolací, nebo základní izolací a ochranným stíněním, které odpovídá nejvyššímu napětí obvodů.

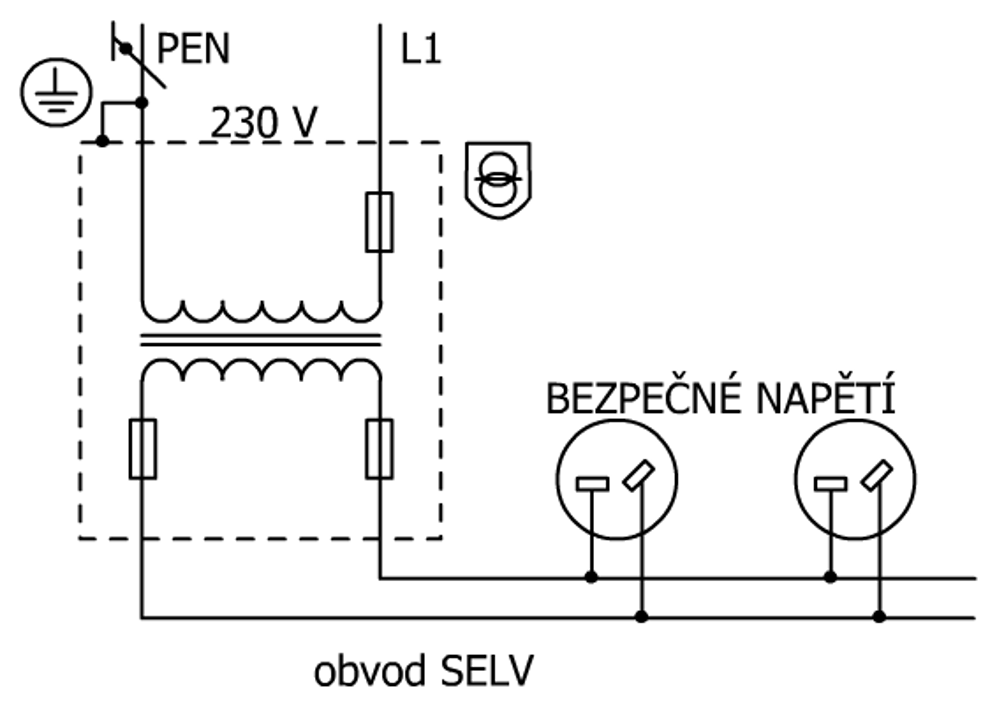

Obvody SELV musí mít mezi živými částmi a zemí základní izolaci.

Obvody PELV a/nebo neživé části zařízení napájených z obvodů PELV mohou být uzemněny.

Vidlice a zásuvky v sítích SELV a PELV musí vyhovovat těmto požadavkům:

      - vidlice nesmí být možné zasunout do zásuvek sítí o jiném napětí

      - zásuvky musí vylučovat použití vidlice pro jiné napětí

      - vidlice a zásuvky v sítích SELV nesmějí mít kontakt pro ochranný vodič



Neživé části obvodů SELV nesmějí být spojeny se zemí nebo s ochrannými vodiči nebo s neživými částmi jiného obvodu.

Jestliže jmenovité napětí překračuje 25 V AC nebo 60 V DC, nebo jestliže je zařízení ponořeno, musí být základní ochrana pro obvody SELV a PELV zajištěna:

      - izolací v souladu s požadavky na základní izolaci živých částí

      - přepážkami a kryty v souladu s požadavky na prostředky základní ochrany

Základní ochrana všeobecně není nutná za normálních podmínek suchého prostředí pro

      - obvody SELV, jejichž jmenovité napětí nepřesahuje 25 V AC nebo 60 V DC

     - obvody PELV, jejichž jmenovité napětí nepřesahuje 25 V AC nebo 60 V DC a neživé části a/nebo živé části jsou pomocí ochranného vodiče spojeny s hlavní uzemňovací přípojnicí.

Ve všech ostatních případech se základní ochrana nevyžaduje, jestliže jmenovité napětí sítí SELV nebo PELV nepřesahuje 12 V AC nebo 30 V DC.

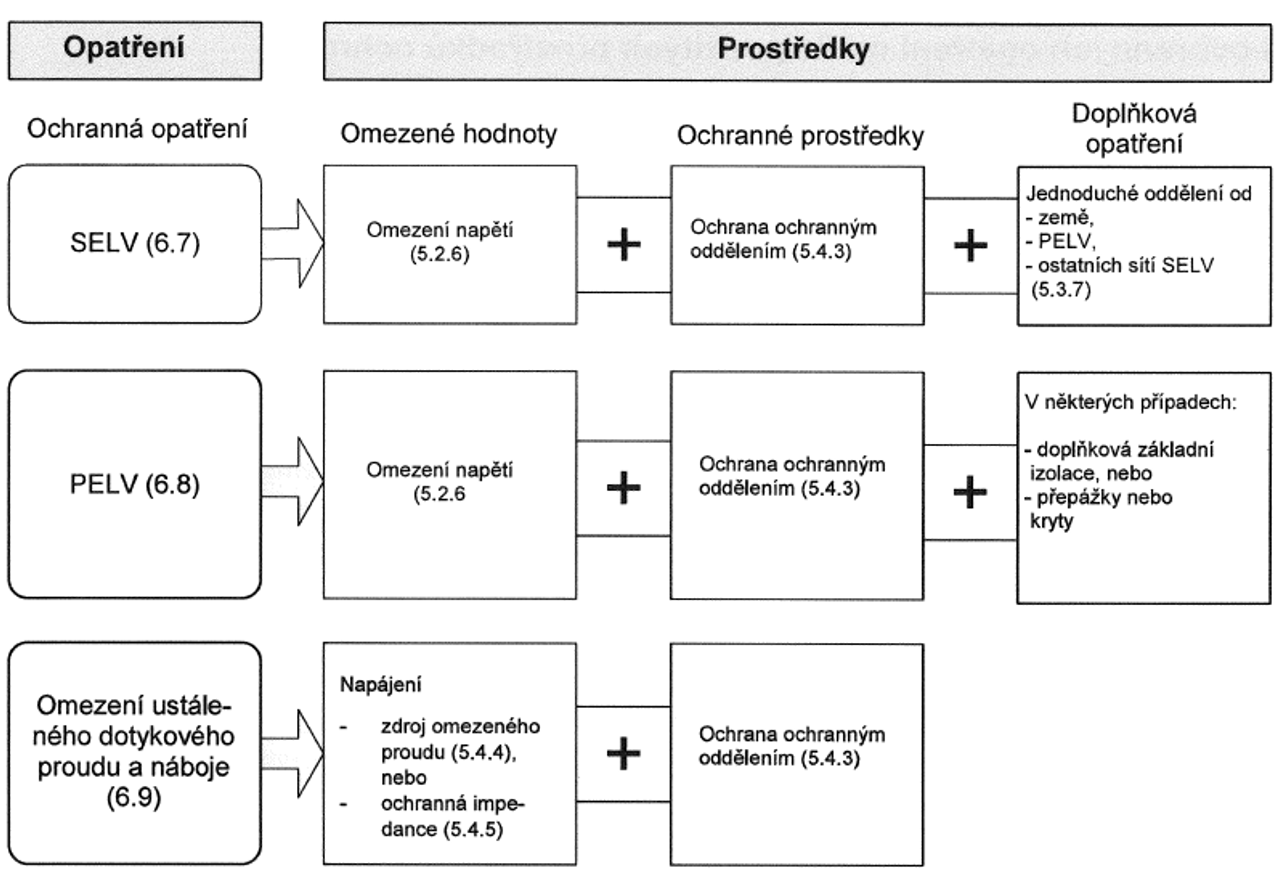

Přehled ochranných opatření s omezenými hodnotami elektrických veličin
