Revize elektrických zařízení

Revizemi elektrických spotřebičů se zabývá norma ČSN 33 1600 ed. 2 "Revize a kontroly elektrických spotřebičů během používání" z listopadu 2009. Tato norma obsahuje požadavky na revize a kontroly během používání elektrických spotřebičů, mezi něž je zahrnuto též elektrické ruční nářadí. Norma nahrazuje ČSN 33 1600:1994 a ČSN 33 1610:2005.

Tato norma stanovuje způsob, rozsah a postup:

   - revizí a kontrol nepřipevněných elektrických spotřebičů během jejich používání a

   - revizí nepřipevněných elektrických spotřebičů po opravách.

Rozsah kontrol elektrických spotřebičů

Postup kontrol elektrických spotřebičů je stanoven v rozsahu:

   1) Prohlídka při kontrole elektrického spotřebiče

Při prohlídce se elektrický spotřebič důkladně prohlédne zevně. Při zjištění závad se elektrický spotřebič vyřadí z užívání a viditelně se označí. Jeho opětovné zprovoznění je možné po opravě s doložením bezpečného stavu revizí.

   2) Zkouška chodu

Elektrický spotřebič se připojí na jmenovité napětí. Musí být ověřeno, zda ovládací a bezpečnostní prvky plní spolehlivě svoji funkci. V případě spotřebiče vybaveného motorem musí být jeho chod pravidelný, bez nadměrného hluku a jiskření na komutátoru. Zjistí se, zda spotřebič funguje, jak má.

Rozsah revizí elektrických spotřebičů

Jednotlivé kroky postupu při revizích je třeba provádět v pořadí, které je dále uvedeno. Ke každému dalšímu kroku se přistoupí, jestliže spotřebič vyhověl při kroku předchozím.

   1) Prohlídka při revizi

Při revizi se elektrický spotřebič důkladně prohlédne zevně. Dále se důkladně prohlédne podle možností daných konstrukčním provedením v souladu s návodem výrobce, tj. podle možnosti demontáže a zpětné montáže krytu.

   2) Měření

       a) Základní postup měření (pro spotřebiče, které je možno za účelem měření od sítě odpojit)

            aa) Měření odporu ochranného vodiče

            ab) Měření izolačního odporu

             ac) Měření unikajících proudů

        b) Náhradní postup měření

             ba) Měření odporu ochranného vodiče

             bb) Měření unikajících proudů

   3) Zkouška chodu

   4) Kontrola označení elektrického spotřebiče

   5) Vypracování dokladu o provedení revize

U elektrických spotřebičů se o revizi vystavuje doklad obsahující: přesné označení elektrického spotřebiče, datum revize, výsledek prohlídky spotřebiče, výsledek provedených zkoušek, použité přístroje, vyhodnocení zkoušky chodu, celkové hodnocení stavu elektrického spotřebiče z hlediska bezpečnosti osob, zvířat a majetku, návrh lhůty další revize, jméno revidujícího.

Norma stanovuje hodnoty měřených veličin následovně:



Odpor ochranného vodiče nesmí být větší než 0,2 Ω při délce přívodu do 3 m. K tomuto odporu se připočte 0,1 Ω na každé další 3 m délky přívodu. V žádném případě však nesmí být překročena hodnota 1 Ω.



Izolační odpor nesmí být menší než hodnoty uvedené v následující tabulce.



Spotřebič třídy ochrany	Izolační odpor spotřebičů držených za provozu v ruce MΩ	Izolační odpor spotřebičů, které nejsou za provozu drženy v ruce MΩ
I		tepelných s příkonem nad 3,5 kW	0,3
		ostatních	1
II		2
III		0,25
Prodlužovací a odpojitelné přívody		mezi žilami, resp. Žilami a vodivým pláštěm	7

Proud protékající ochranným vodičem, pokud výjimky nestanovují jinak, nemá překročit hodnotu 3,5 mA.

Dotykový proud na částech přístupných dotyku nesmí překročit hodnotu 0,5 mA.

Náhradní unikající proud nesmí být větší než:

   - 3,5 mA pro měření spotřebičů třídy ochrany I

   - 0,5 mA pro měření spotřebičů třídy ochrany II

Rozdělení el. spotřebičů podle používání:

  Skupina A - spotřebiče poskytované formou pronájmu dalšímu provozovateli nebo přímému uživateli

  Skupina B - spotřebiče používané ve venkovním prostoru

  Skupina C - spotřebiče používané při průmyslové a řemeslné činnosti ve vnitřních prostorách

  Skupina D - spotřebiče používané ve veřejně přístupných prostorách

  Skupina E - spotřebiče používané při administrativní činnosti

Lhůty pravidelných revizí nepřipevněných spotřebičů

Skupina elektrických spotřebičů	Nepřipevnění spotřebiče držené v ruce		Ostatní nepřipevněné spotřebiče
A	Před vydáním provozovateli nebo uživateli a dále podle skupiny jejich používání
B	Třídy I	1 x za 3 měsíce	1 x za 6 měsíců
	Třídy II a III	1x za 6 měsíců
C	Třídy I	1x za 6 měsíců	1 x za 24 měsíců
	Třídy II a III	1x za 12 měsíců
D	Třídy I Třídy II a III	1x za 12 měsíců	1 x za 24 měsíců
E	Třídy I Třídy II a III	1x za 12 měsíců	1 x za 24 měsíců

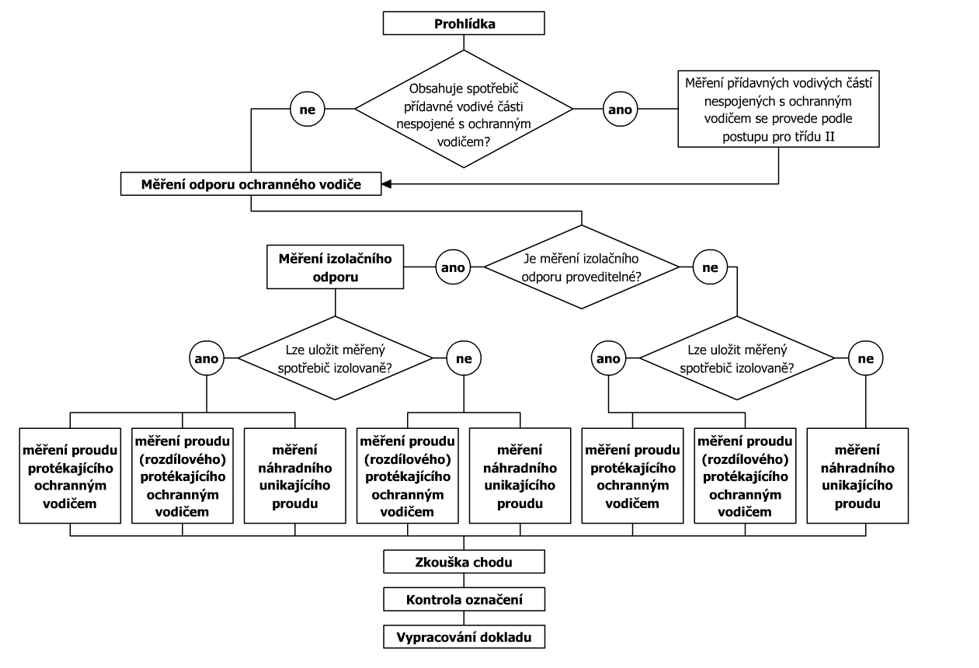

Postup revize elektrického spotřebiče třídy ochrany I

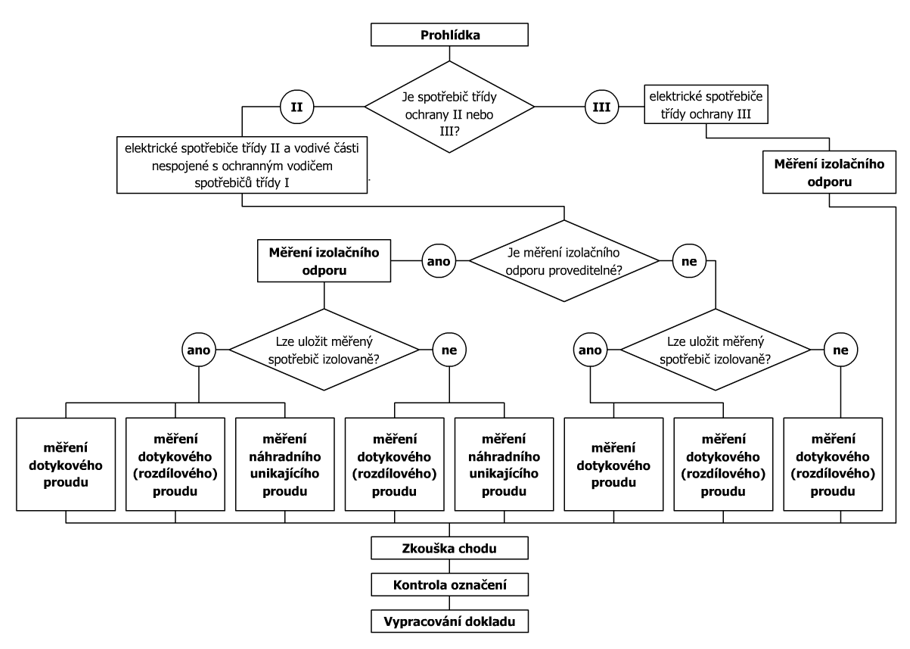

Postup revize elektrického spotřebiče třídy ochrany II a III
