2. Typy hybridních pohonů

2.3. Sério-paralelní hybrid

1 – ICE

2 – palivová nádrž

3 – planetová převodovka

4 – el. stroj - elektromotor

5 – výkonový měnič

6 – baterie

7 – el. stroj - generátor


  • Kombinuje obě uspořádání, sériové i paralelní.
  • 1x ICE (1), 2x elektrický stroj (4) a (7)
  • Varianta na obr. 3 zobrazuje spojení pomocí planetové převodovky (3).
  • Varianta na obr. 3 s planetovou převodovkou a 2. elektrickým strojem (7) umožňuje realizovat plynule měnitelný převod mezi nápravou a ICE (1), podobně jako převodovky CVT.
  • Režimů je celá řada, např.
    • spalovací motor (ICE) (1) může samostatně pohánět vozidlo, stejně tak je možná čistě elektrická jízda,
    • část výkonu spalovacího motoru může pohánět nápravu a zbývající část může zároveň dobíjet baterii.
  • Nabízí velký prostor pro strategie řízení s cílem optimalizace účinnosti.

Sério-paralelní uspořádání s planetovou převodovkou bez spojky

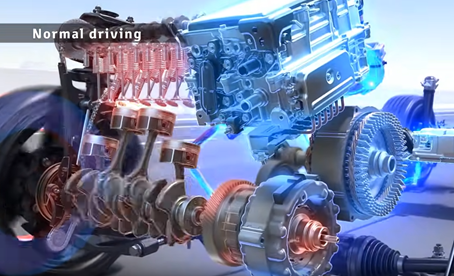

Toyota Hybrid System

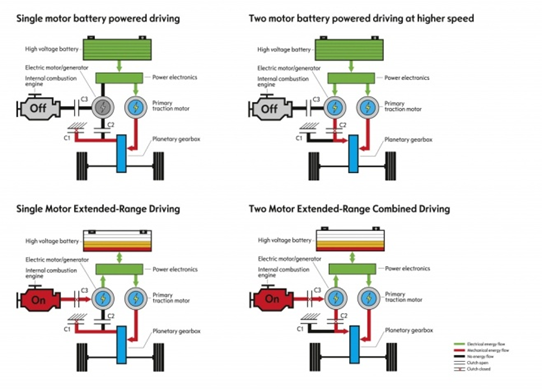

Opel Ampera/Chevrolet Volt - uspořádání s více spojkami
