RJ11 a RJ45 rozhraní

RJ11

Konektor pro rozhraní pevné linky  tzv. DSL linky, případně nejčastější rozhraní pro připojení modemu (faxu, pevné linky a jiného zařízení a podobného zařízení se zásuvkou RJ11 nebo konektorem).

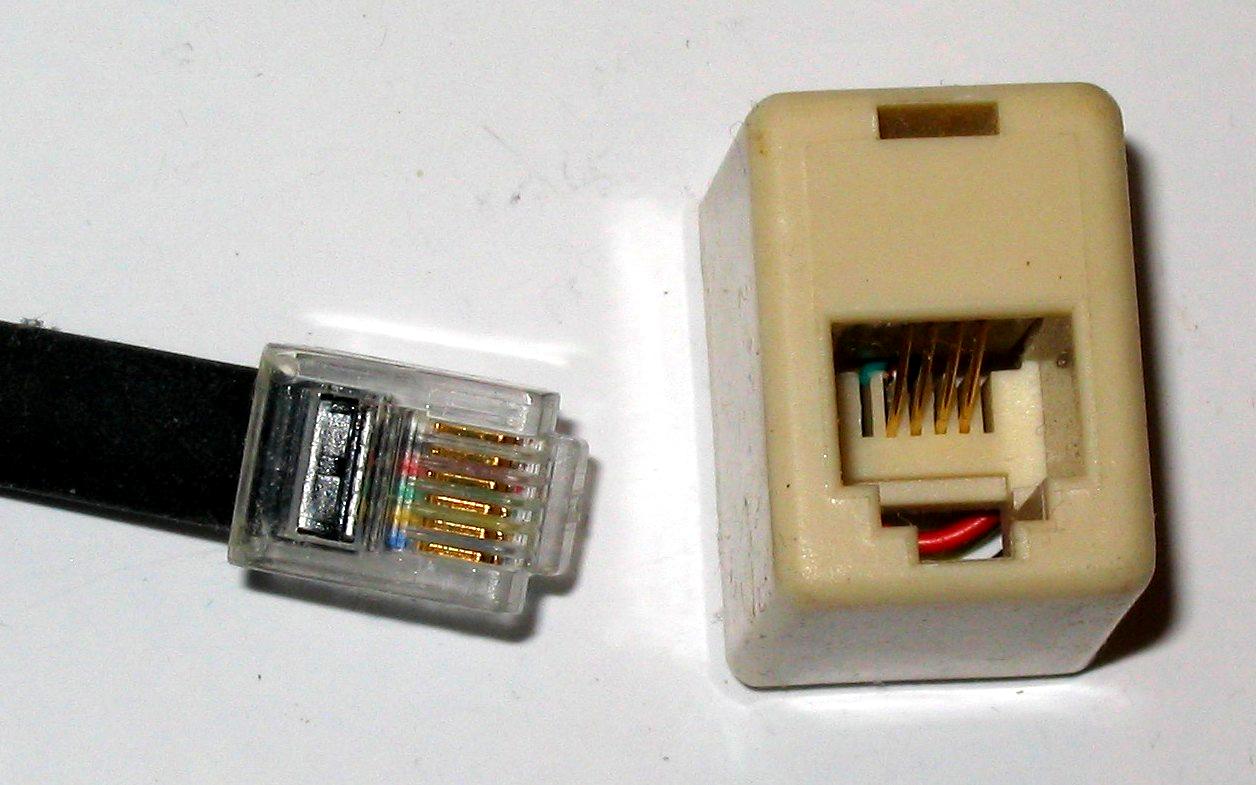

Uživatelé mající internet přes DSL linku jistě tento konektor znají, na obrázku telefonní kabel se zakončením RJ11 [4].


  • využívané u vytáčeného připojení (dnes již přežitek)
  • vhodné pro technologii internetu DSL
  • možno rozšířit o rozdvojku, ovšem v danou chvíli komunikuje pouze jedno zařízení
  • využívání 4-8 portů pro komunikaci
  • vhodné také jako propojovací konektor pro jiné účely než je přenos dat z internetu


RJ45

Velmi využívané rozhraní převážně pro komunikace v počítačové síti nejen v lokální, ale také v internetu.

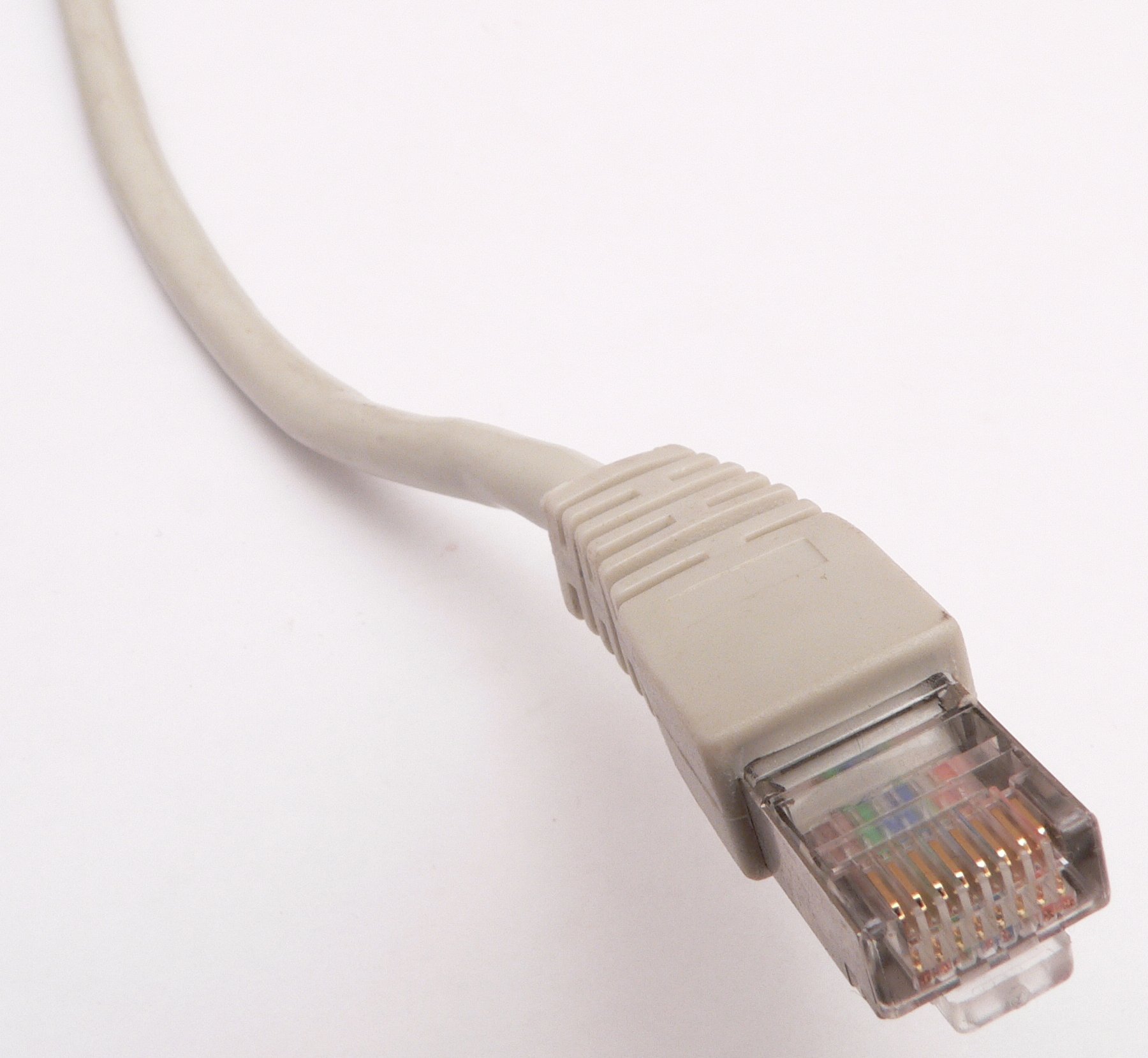

Ukázka konektoru RJ45 [5].

Rozhraní podobné modemovému RJ11, ovšem RJ45 je větší a obsahuje 4 páry krouceného kabelu či drátu (dvoulinky).

  • používá se několik typů zapojení A nebo B
  • délka UTP kabelu může být až 100M (při delším kabelu dochází ke ztrátám a snižuje se spolehlivost)
  • dosahované přenosové rychlosti 10MBps; 100MBps; 1 000Mbps; 10Gbps

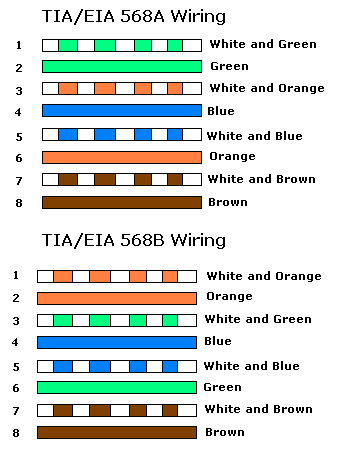

Ukázka zapojení konektoru, nejčastěji využívané zapojení je zapojení B [6].


[4] SHADDACK. Wikipedie [online]. 5.11.2005 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/2/2c/Photo-RJ11-MF.jpg?uselang=cs

[5] MONNIAUX, David. Wikipedie [online]. 21.1.2007 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/d/d7/Ethernet_RJ45_connector_p1160054.jpg

Licence - Licence - CC BY-SA 3.0

[6] MORPHEUS. PVwiki [online]. 6.5.2006 [cit. 1.4.2017]. Dostupný na WWW: http://wiki.pvfree.net/images/c/c8/Gigabit.gif
