Reproduktory

Slouží k přeměně elektrického signálu na akustický, nejčastěji se používají elektrodynamické reproduktory.






Průřez reproduktorem a rozpis jednotlivých komponent reproduktoru [9].


Princip reproduktoru

  • změnou proudu procházejícího cívkou se kolem cívky vytváří magnetické pole, které reaguje s magnetickým polem permanentního magnetu
  • na cívku tak působí síla, která ji začne vychylovat
  • cívka je nalepena na membránu, spolu s cívkou se membrána  a rozechvívá vzduch
  • pro vysoké frekvence se u lepších soustav využívají piezoelektrické měniče
  • piezoelektrický jev způsobuje, že po zavedení elektrického napětí na speciálně vybroušený krystal se krystal zdeformuje
  • díky malé velikosti krystalu jsou jeho deformace rychlé a může tak dobře reprodukovat vysoké signály

Subwoofer

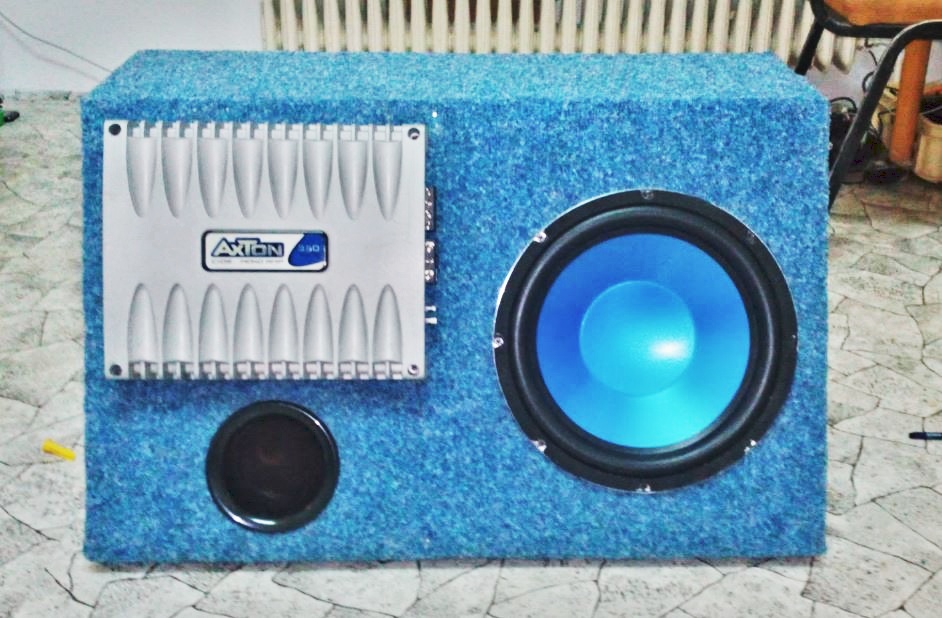

Subwoofer se zesilovačem (monoblokem) a bassreflexem. Reproduktor je vhodný pro umístění do automobilu.

  • na frekvenci zvuku závisí velikost reproduktoru
  • nízké kmitočty s velkou vlnovou délkou mohou generovat jen velké reproduktory
  • proto se v poslední době zavádí subwoofery s jedním velkým reproduktorem (u nízkých kmitočtů není lidské ucho schopné rozlišit směr odkud přicházejí, proto stačí pouze jeden
  • využívá se pro kmitočty mezi 30 - 120 Hz

Bassreflex

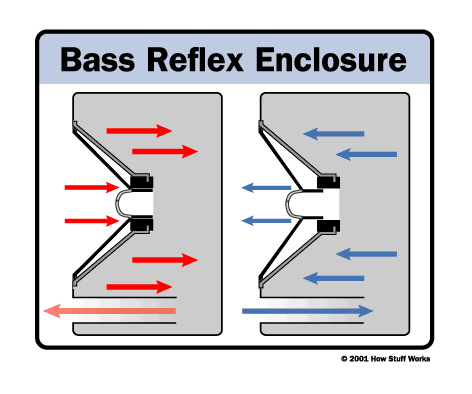

Ukázka principu bassreflexu [1].

  • slouží ke zvýraznění hlubokých kmitočtů
  • využívá se otvoru v bedně, kterou může vzduch proudit bez jakýchkoliv překážek


Soustavy reproduktorů

  • počet reproduktorů se udává dvěma čísly
  • 5.1 znamená 5 satelitů (malé reproduktory na střední a vyšší kmitočty) a jeden subwoofer
  • dříve stačily soustavy typu 2.0
  • s možností přehrávat na PC hudbu a filmy se počítačové sestavy přiblížily sestavám domácího kina
  • dnes jsou reproduktory prodejné v sestavách 2.1, 5.1, 7.1 (vždy záleží na zvukovém zdroji, jaké množství reproduktorů zvládne)

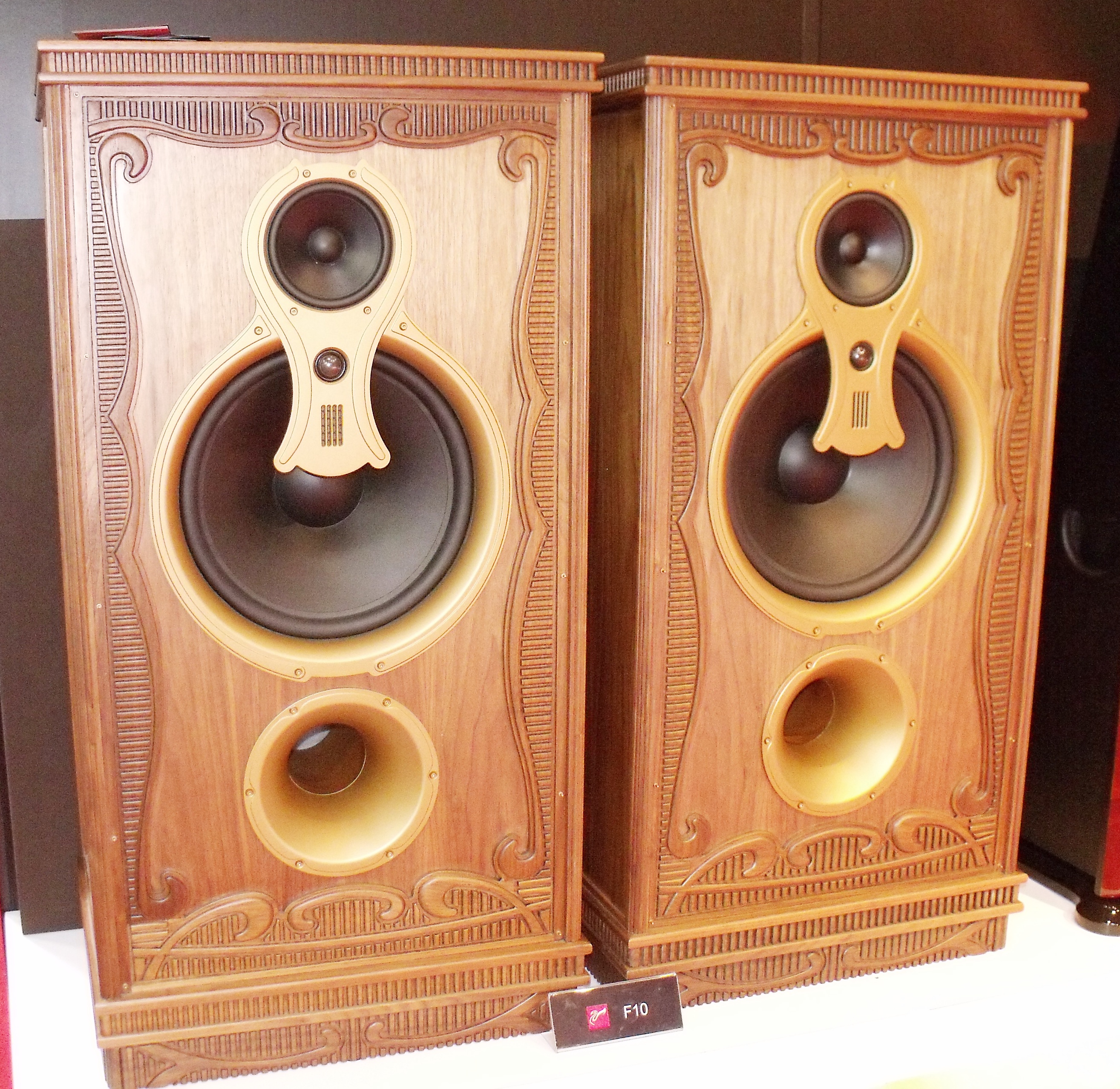

Reproduktory 2.0.

  • objevili se sestavy 2.1, 4.0, 4.1

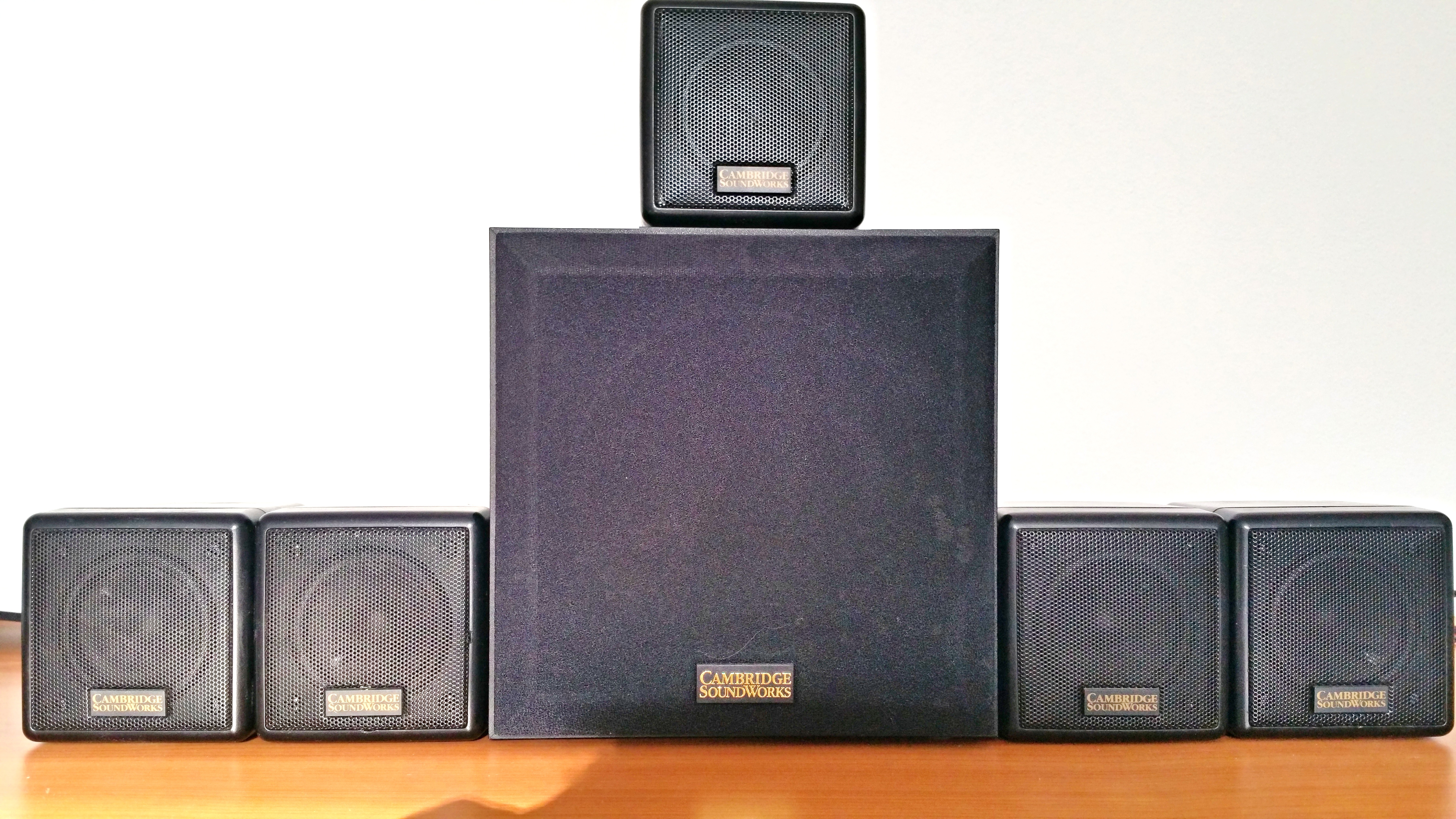

Ukázka nejvyužívanějších sestav ať už k počítači nebo jako domácí kino.

  • standardem se stalo 5.1
  • nejlepší zvukové karty podporují 7.1
  • občas se objeví i karta 7.2 (z důvodu, že člověk je trochu schopný odlišit i směr hlubokých signálů)


[1] - BUCHA, Pavel. Nové komponenty e-kurzu pro předmět Periferní zařízení : bakalářská práce. Plzeň: Západočeská univerzita v Plzni, Fakulta pedagogická, 2015, 68 l., 2 l. příl., Vedoucí bakalářské práce: Ing. Petr Michalík, Ph.D.

[9] SVJO. Wikipedie [online]. 7.3.2014 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/7/79/Loudspeaker-bass.png?uselang=cs

Licence - CC BY-SA 3.0
