Kapacitní displej

  • technologie stejná jako u touchpadů
  • okolo displeje po dvou stranách kapacitní snímače
  • v klidovém stavu má povrch určitou el. kapacitu (náboj)
  • při doteku dochází k odebrání určitého elektrického náboje
  • odběr el. náboje detekují snímače v obvodech v rozích displeje i přes dielektrickou vrstvu (sklo)
  • řídící jednotka z rozdílů el. náboje vypočítá místo dotyku
  • velká odolnost proti poškrábání (tvrzené sklo jako dielektrická vrstva)
  • propustnost 90% světla z monitoru
  • nízká náchylnost na poruchy kvůli znečištění (prach)
  • dnes nejvíce využívané u všech mobilních zařízení a zařízení s dotykovým displejem
  • princip názorně vystihuje obrázek:

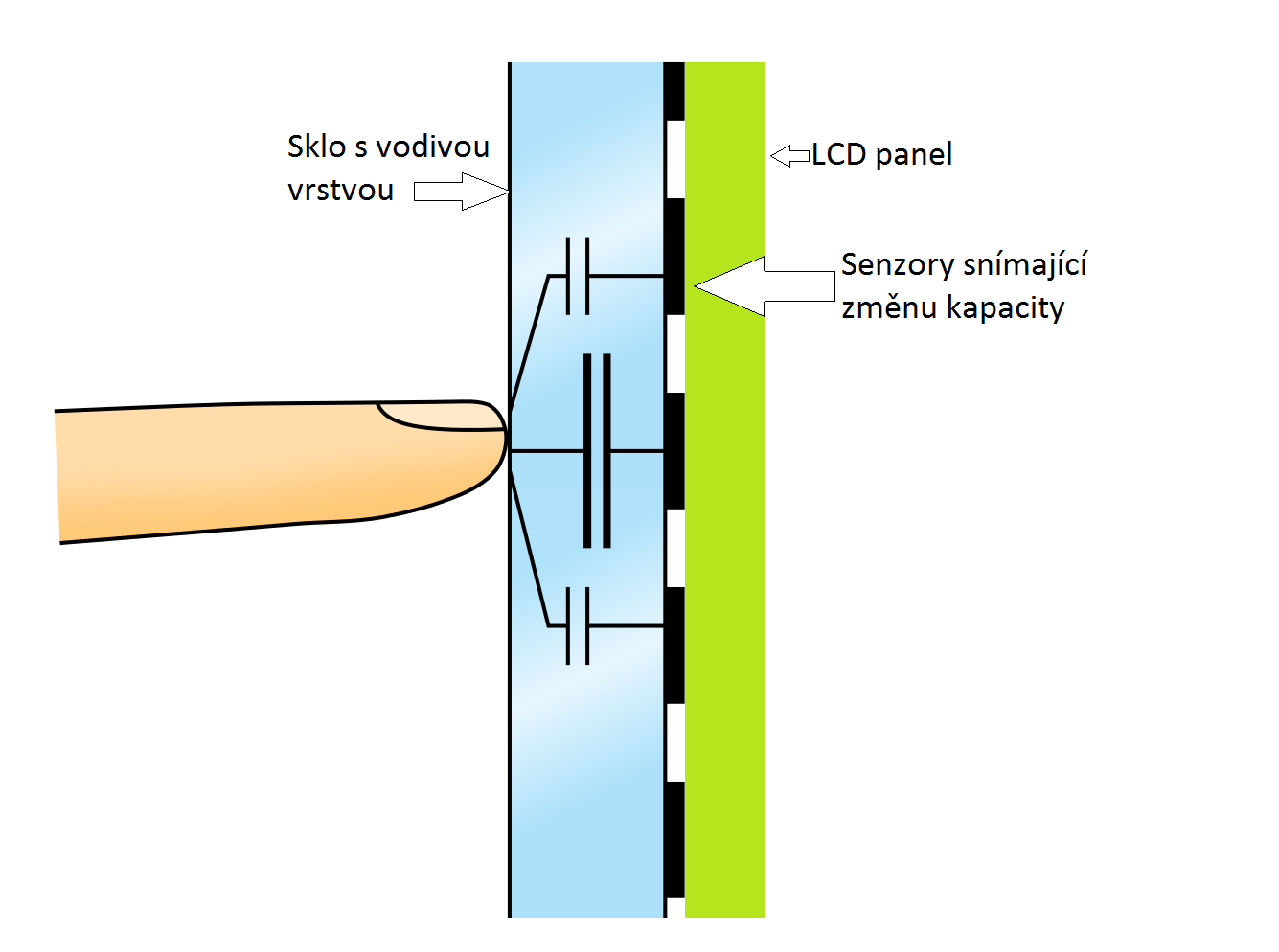

Ukázka kapacitního displeje s popisem principu funkce [27].




[27] MERCURY13. Wikipedie [online]. 24.5.2008 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/thumb/4/48/TouchScreen_projective_capacitive.svg/182px-TouchScreen_projective_capacitive.svg.png

Licence - CC BY-SA 3.0
