Plotter

Výstupní zařízení pro kreslení zejména vektorové grafiky.

Rozdělení ploterů

Podle pohybového mechanismu:

Deskové (stolní)

  • papír upevněn na desku, nad ní se pohybuje kreslicí hlava
  • Nevýhody: velká zastavěná plocha, velikost papíru omezena velikostí pracovní desky

Stojanové

  • papír se pohybuje podélně, hlava jen příčně
  • Výhody: zabírá relativně méně místa, velikost papíru omezena pouze na šířku
  • Nevýhody: pohyb papíru musí být přesný i při několikerém posunu papíru Þ složitý mechanizmus posunu papíru > vyšší cena

Podle technologie popisu:

Perové, případně tužkové

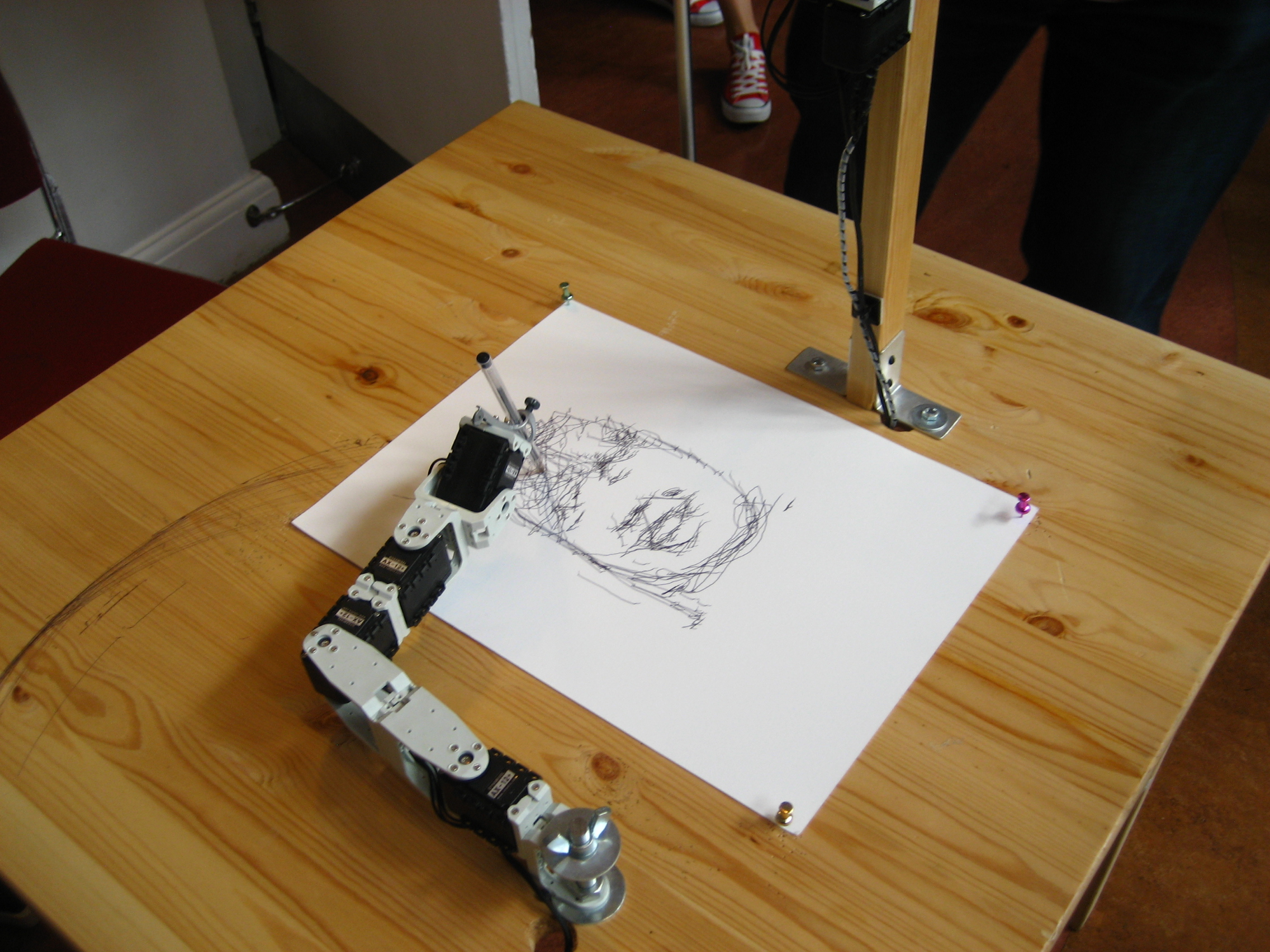

Tužkový robotický plotter [41].

  • v kreslicí hlavě je kreslicí pero (případně více barevných per)
  • Nevýhody:
  • vyšší nároky na hrot (tuhost, aby vydržel nárazy při sklápění pera, ale nesmí protrhávat papír)
  • vyšší nároky na inkoust (musí rychle zasychat, aby nedocházelo k rozmazávání; nesmí zasychat v peru)
  • vyšší nároky na papír (nižší rozpíjení, minimum vláken, aby nehrozilo zachycení hrotu a roztržení papíru)
  • Výhody:
  • vyšší kvalita
  • Tužkové plotery - barevné tužky s různou šířkou tuhy

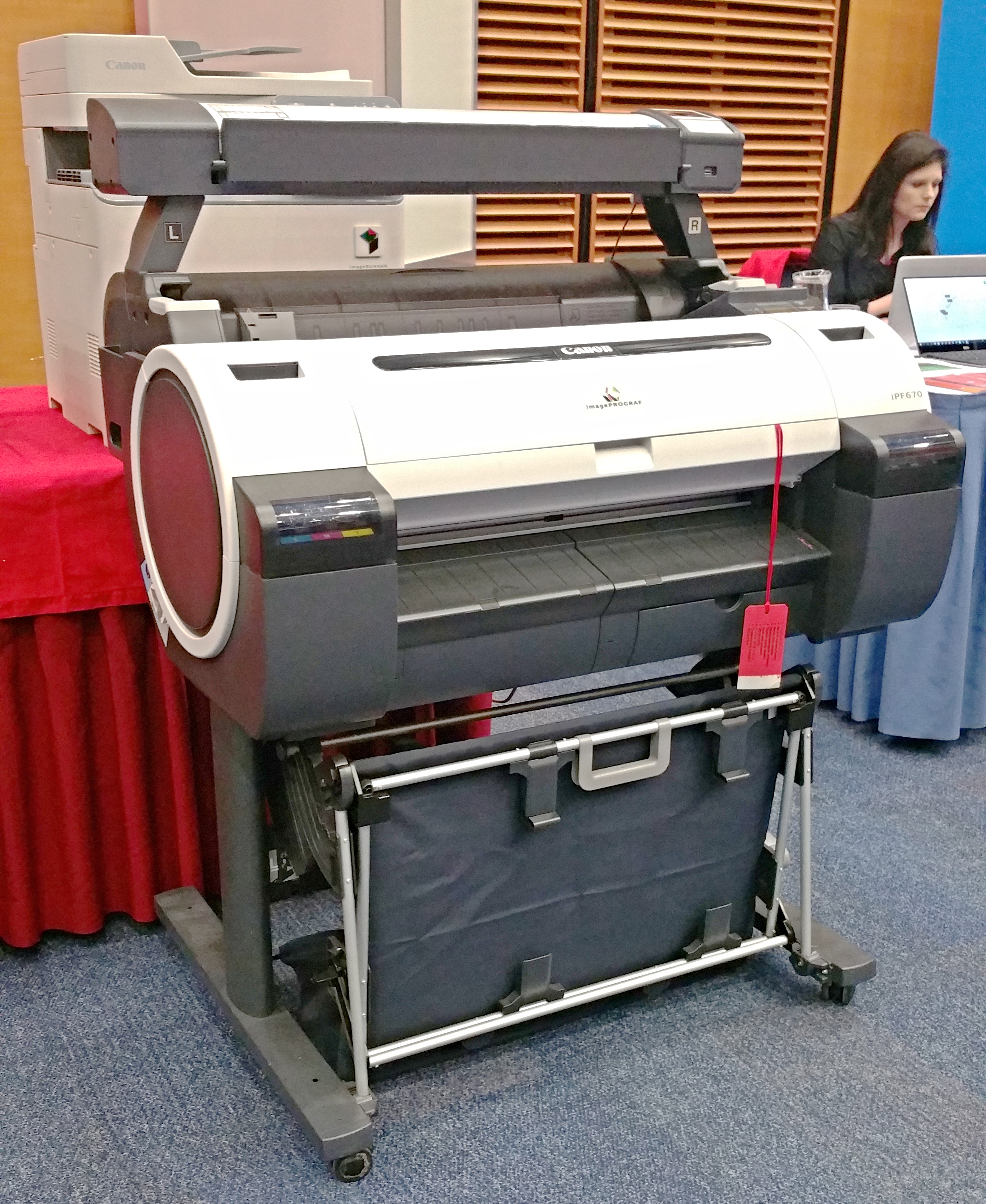

Inkoustové (tryskové)


  • analogie tryskových tiskáren, ale papír větší než A3 (až A3 tiskárny)
  • umí kreslit vektorově i bitmapově (jazyk PostScript i PCL)
  • barevné inkoustové plotery
  • 8 barev (3 základní barvy, CMY)
  • 16 barev (4 základní barvy, CMYK)
  • Některé plotery mají tzv. jemné úrovně dávkování inkoustu (zpr. 4 úrovně), čímž se rozšiřuje barevné spektrum na 64 barev, resp. 256 barev.
  • Nevýhody: vyšší provozní náklady (vyšší cena inkoustu)
  • Výhody: Vyšší rychlost kreslení než u perových, možnost zpracování bitové i vektorové grafiky (plakáty)


Vyřezávací

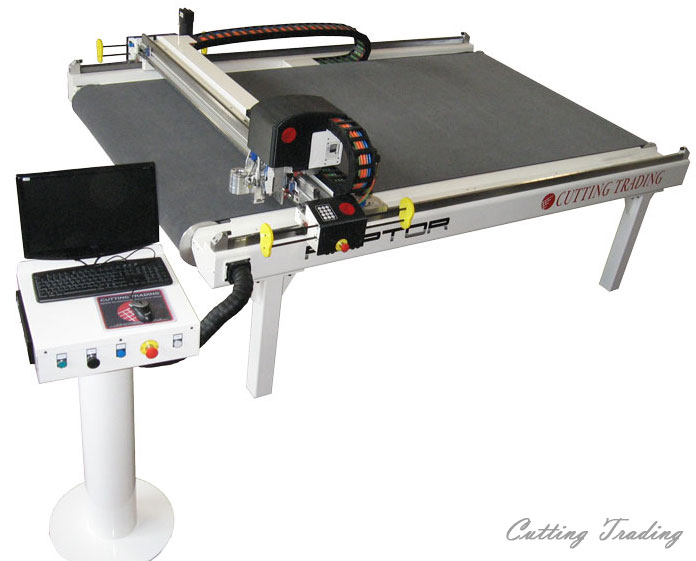

Vyřezávací plotter řízení počítačem [42].

  • mají místo pera vyřezávací nůž, místo papíru dvojvrstvou folii, nůž prořezává pouze horní vrstvu
  • použití: samolepicí folie, plošné spoje (lepší však fotochemicky)
  • Někdy místo nože fréza (tzv. gravírovací plotery)
  • Někdy bývají kombinované s perovými plottery - místo jednoho pera mají vyřezávací nůž.


Tepelné

  • místo pera rozehřátý kontakt, který kreslí po termocitlivém papíru
  • výhody: velmi levný provoz (žádný inkoust), vyšší rychlost kreslení
  • nevýhody: nižší trvanlivost obrazu (max. několik let)

Laserové (příp. LED) plotery

  • analogie laserové tiskárny
  • výhody: vysoká kvalita (jako u perových)
  • nevýhody: potřebují velkou paměť k přípravě obrazu, vyšší cena





[41] MANSKE, Magnus. Wikipedie [online]. 22.10.2013 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/thumb/6/62/Robot_drawing_-_Brighton_Mini_Maker_Fair_2011.jpg/1200px-Robot_drawing_-_Brighton_Mini_Maker_Fair_2011.jpg

Licence - CC BY-SA 2.0


[42] ESCORT83. Wikipedie [online]. 4.9.2013 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/4/49/Cutting_plotter.jpg?uselang=cs

Licence - CC BY-SA 3.0
