Rozhraní počítače a periferií

Rozhraní sloužící pro připojení klávesnice a myši.

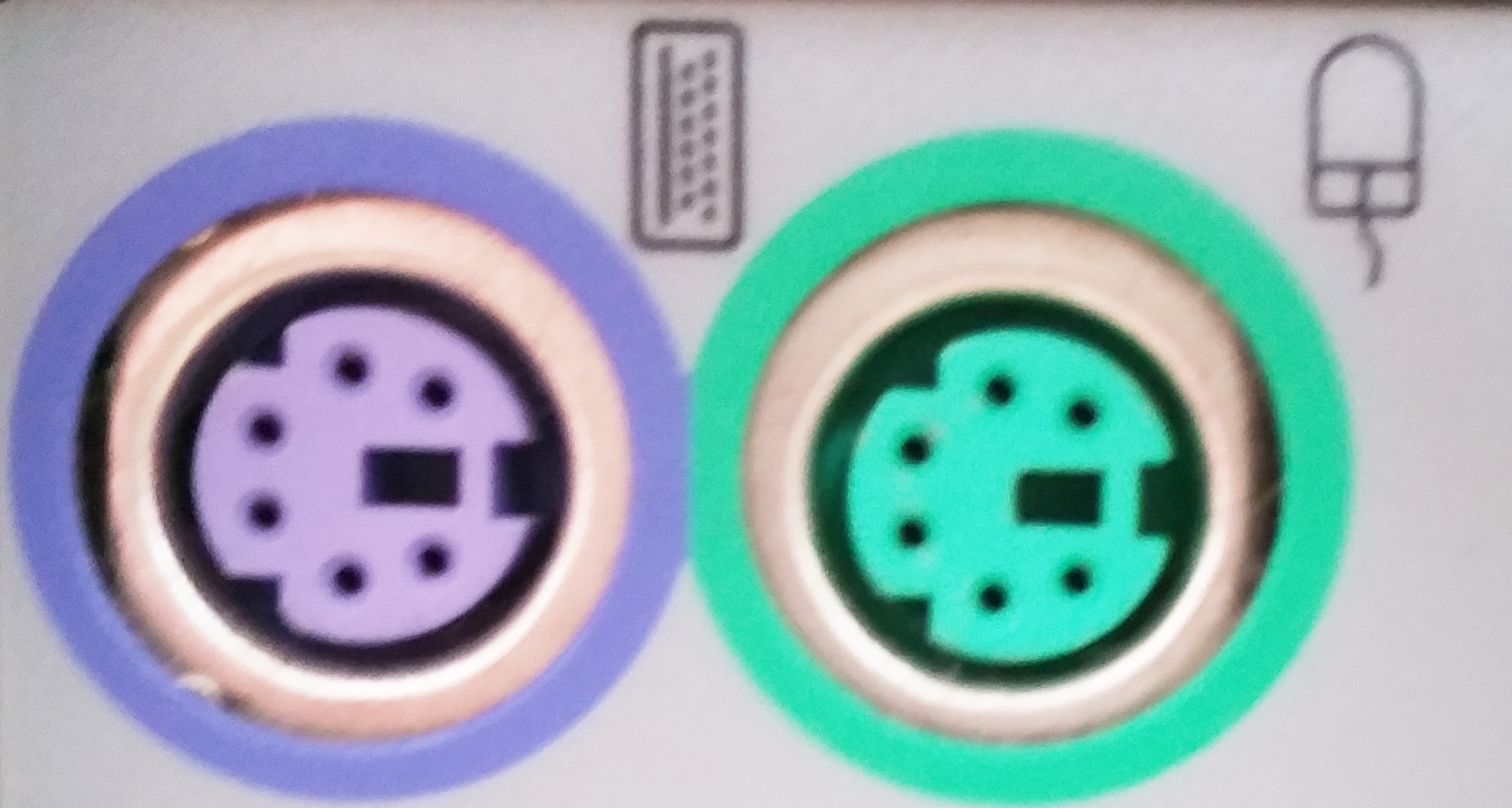

Ukázka konektoru pro připojení periferního zařízení, pomocí něhož lze ovládat počítač - klávesnice s myší.

• vyvíjeno společnosti IBM

• v některých případech se tento konektor používá například u zdrojů jako napájecí konektor

• vizuálně stejné konektory, rozlišení je barvou, případně obrázkem vedle konektorů - zelená myš, fialová klávesnice

• při zapojení klávesnice nebo myši do počítače, je nutno zařízení pro inicializaci restartovat

Rozložení pinů v konektoru s různými funkcemi [3]

Zapojení konektoru:

1. DATA

2. nezapojeno

3. GND

4. +5V DC

5. CLOCK

6. nezapojeno
