1. Základní vlastnosti a charakteristiky baterií Li-ion
1.5. Článek Li-ion
- Katoda – oxid kovu (LiMO2, M…Co, Mn, Fe, Ni), kolektor Al
- LiMO2 – LiCoO2, LiMnO2, LiNiO2
- Anoda – grafit, kolektor Cu
- Separátor – tenké porézní fólie (polyetylen, polypropylen)
- Elektrolyt – lithiová sůl a organické rozpouštědlo
- Iionty Li+ putují přes separátor z anody do katody.
- Elektrony prostřednictvím elektrického obvodu.
- Ionty proniknou do mřížky oxidu kovu LiMO2.
- Vybitý článek = stabilní stav
Nabíjení
- Ionty Li+ putují přes separátor z katody do anody.
- Vrstvené struktury grafitu umožňují interkalaci („vmezeření“) Li+.
- Grafit nehraje roli v chemické reakci, pouze „storage medium“ pro Li+.
- Nabitý článek = nestabilní stav

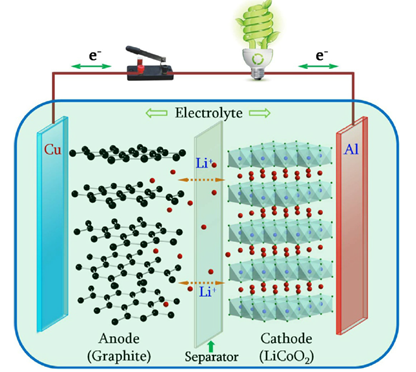

Článek baterie Li-ion
