3. Bateriový pack

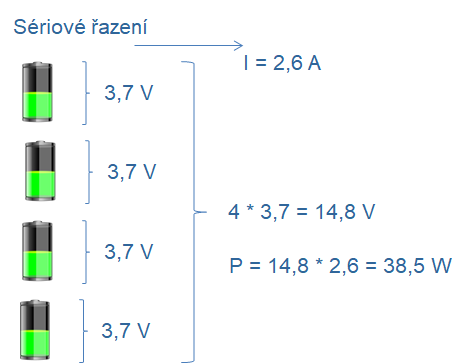

3.3. Sériové řazení

  • Při sériovém řazení článků se sčítá napětí jednotlivých článků.
  • Proud sériově spojených článků je roven proudu jednoho článku.
  • Výkon sériového spojení je součtem výkonu jednotlivých článků.
  • Kapacita (Wh) sériového spojení je součtem kapacit článků.

  • Jediný článek baterie (např. 3,7 V, 2600 mAh)




Pozn.

Pokud bychom chtěli vytvořit napětí 400 V (vhodné pro pohon elektromobilu), museli bychom sériově spojit 108 článků.

Výkon: P = 108 * 3,7 * 2,6 = 1040 W

=> výkon je nedostatečný, nutné řadit také paralelně
