1. Elektrické vlastnosti a modelování

1.3. Stanovení parametrů modelu


  • Stanovení parametrů pomocí vybíjecích charakteristik při pulzním vybíjení.
  • Závislosti parametrů na stavu nabití a teplotě: R,C=f(SOC,T).

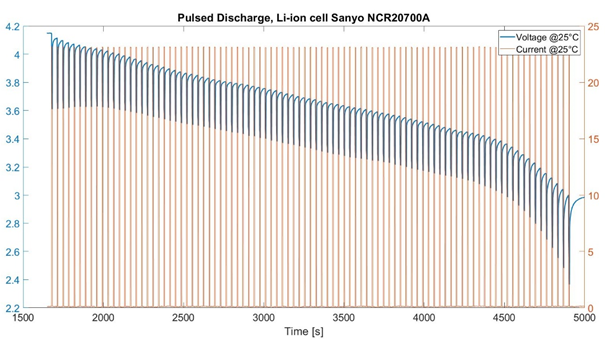

Vybíjecí charakteristika článku při pulzním vybíjení proudem 23 A při teplotě 25°C



Stanovení vnitřního odporu R0

  • Vnitřní odpor je klíčovým parametrem baterie.
  • Způsobuje úbytek napětí.
  • Ovlivňuje účinnost nabíjení a vybíjení, tzn. ztráty a dojezd.
  • Silně závisí na teplotě – obrovské rozdíly mezi letním a zimním provozem elektroaut!

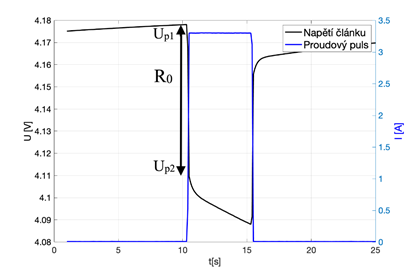

Skokové zatížení článku proudovým pulzem

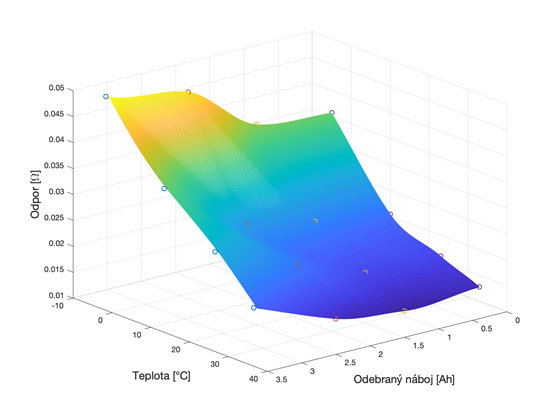

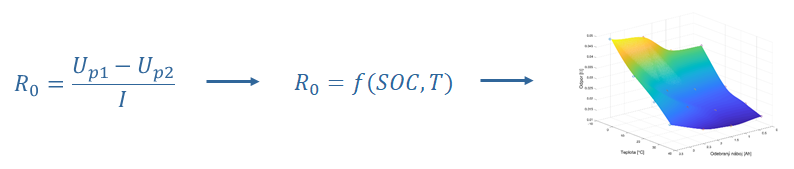

Identifikace vnitřního odporu R0 v závislosti na teplotě a SoC
