5. Výstupní napětí třífázového střídače

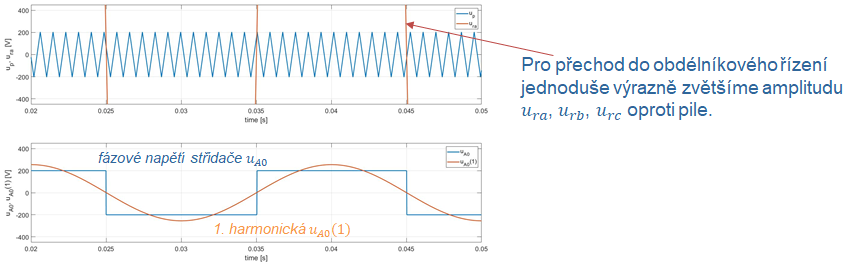

5.3. Obdélníkové řízení

Maxima 1. harmonické

  • U_{A0}(1): \frac{2U_{dc}}{\pi} = \frac{2∙400}{3,1416} = 255 V ,
    • tj. efektivní hodnota 1. harmonické:  180 V,
    • efektivní hodnota obdélníkového průběhu U_{A0} : 200 V

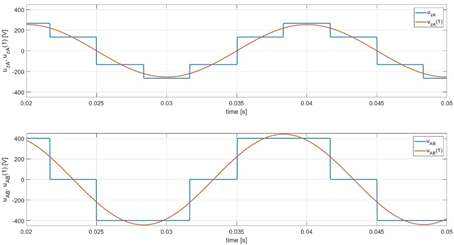

  • U_{zA}(1): \frac{2U_{dc}}{\pi} = \frac{2∙400}{3,1416} = 255 V ,
    • tj. efektivní hodnota 1. harmonické:  180 V,
    • efektivní hodnota obdélníkového průběhu U_{zA} : 189 V
  • U_{AB}(1): \frac{2U_{dc}}{\pi}\sqrt{3} = \frac{2∙400}{3,1416}\sqrt{3} = 441 V
    • tj. efektivní hodnota 1. harmonické:  312 V,
    • efektivní hodnota obdélníkového průběhu U_{AB} : 326 V
