Výkonové měniče
Požadavky na absolvování
Výkonové polovodičové měniče aut s elektrickým či hybridním pohonem. Trakční střídače pro napájení elektrického motoru z trakční baterie.
1. Úvod
Regulovaný elektrický pohon
- Regulovaný elektrický pohon vždy tvoří elektrický motor, výkonový polovodičový měnič a řídící jednotka s řídicími algoritmy.
- Výkonový měnič zajišťuje regulované 3-fázové napětí (regulaci velikosti napětí a frekvence).
- Spolu s algoritmy řízení zajišťuje výkonový měnič regulaci točivého momentu, případně nadřazenou regulaci otáček.

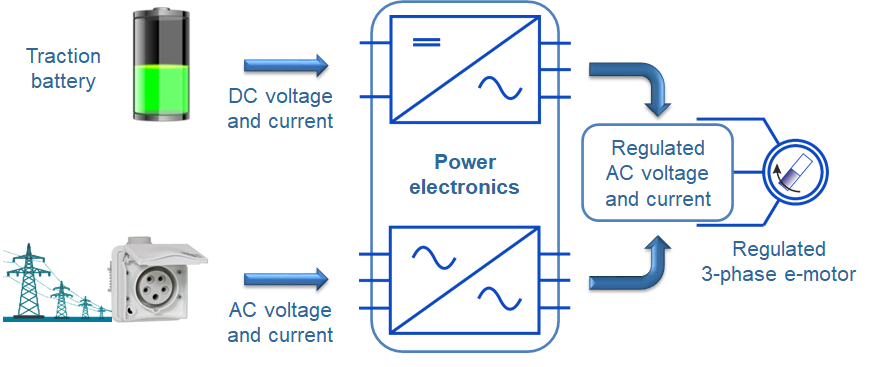

- U elektromobilů a vozů s hybridním pohonem je výkonovým měničem zajištěno rozhraní a přenos výkonu mezi stejnosměrným zdrojem (trakční baterie) a elektrickým motorem.
Neregulovaný elektrický pohon
- Elektrický motor je přímo připojen ke zdroji střídavého napětí o konstantní velikosti a frekvence (tj. 3f elektrické síti).
- Konstantní rychlost magnetického toku statoru, neregulované otáčky, neregulovaný točivý moment.
