1. Účinky proudu na člověka

Účinky proudu na člověka se zabývá norma ČSN IEC 60479-1 "Účinky proudu na člověka a domácí zvířectvo“.

Elektrická impedance lidského těla

Hodnoty impedancí lidského těla závisí na množství faktorů, především na dráze proudu, dotykovém napětí, trvání průtoku proudu, kmitočtu, stupni vlhkosti kůže, ploše kontaktního povrchu, tlaku, který působí, a na teplotě.

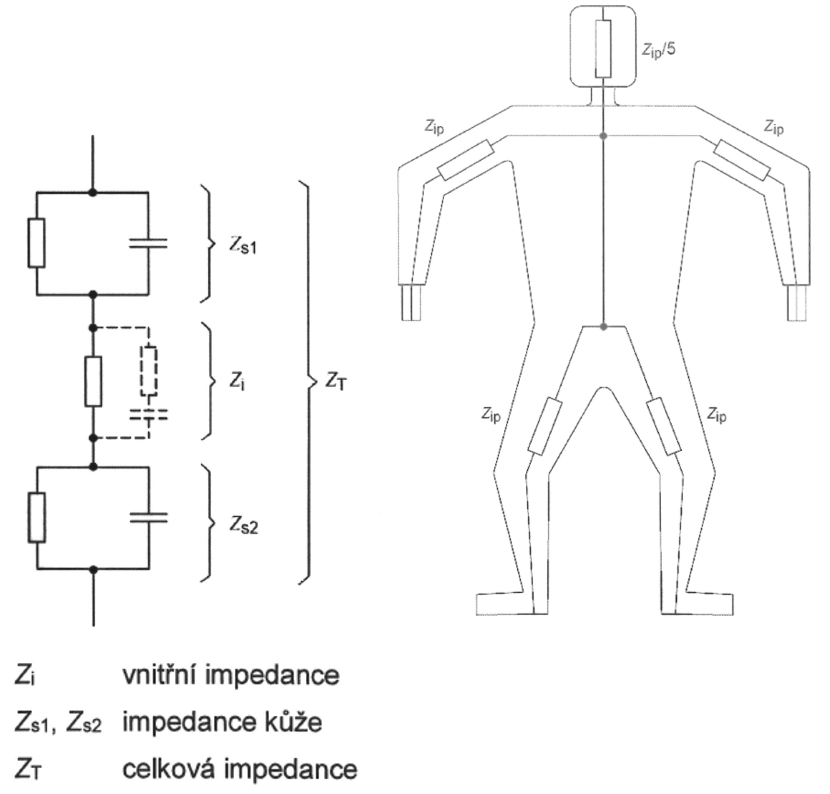

Schéma impedance lidského těla

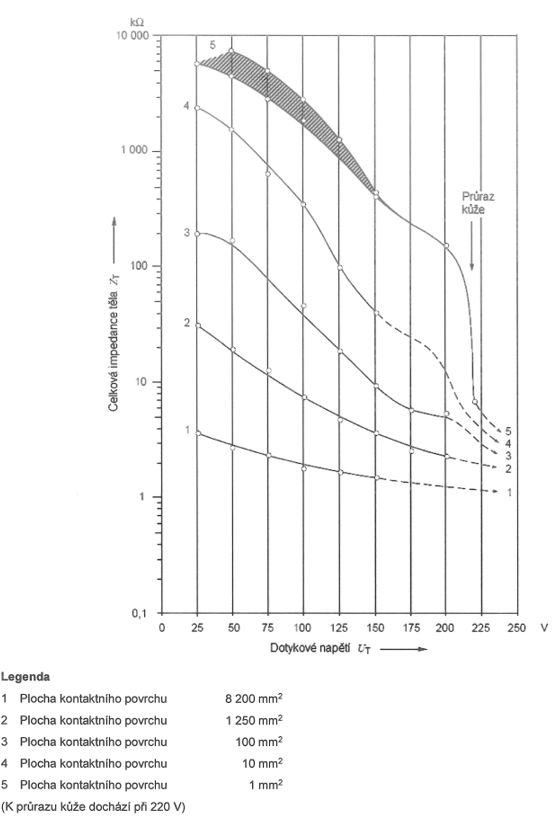

Celková impedance osoby na ploše kontaktního povrchu za suchých podmínek a na dotykových napětích (50Hz)


Práh vnímání – minimální hodnota dotykového proudu způsobujícího jakýkoliv pocit u osoby, kterou protéká

Práh reakce – minimální hodnota dotykového proudu způsobujícího bezděčné stažení svalů

Práh odpoutání – maximální hodnota dotykového proudu, při níž osoba držící elektrody je může pustit

Práh komorové fibrilace - minimální hodnota dotykového proudu procházejícího tělem lidské bytosti nebo hospodářského zvířete, která vyvolá komorovou (ventrikulární) fibrilaci

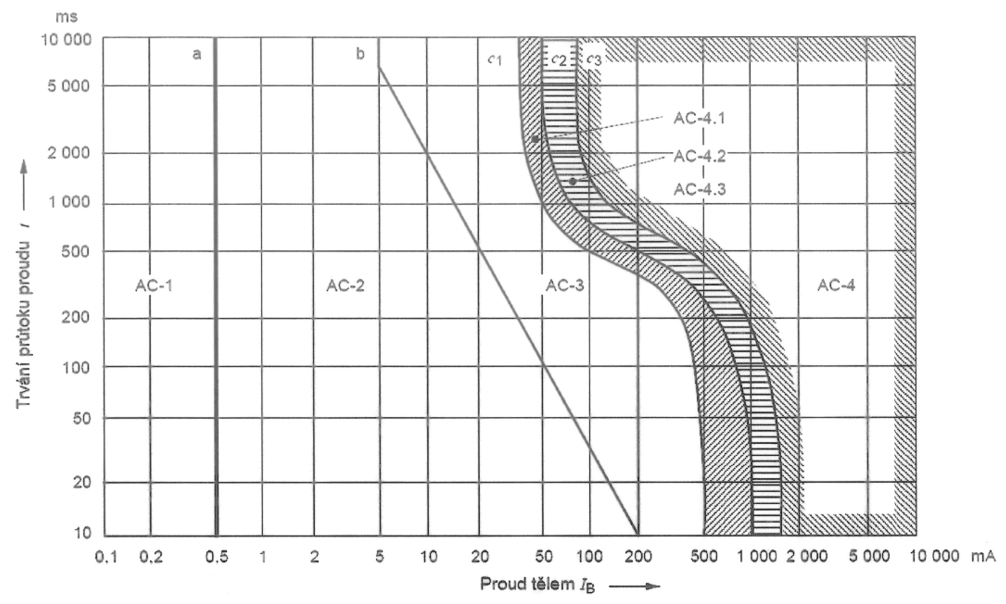

Zóny fyziologických účinků střídavého proudu (15 Hz až 100 Hz) na osobu



Zóny

Vymezení

Fyziologické účinky

AC-1

Do 0,5 mA křivka a

Vnímání je možné, ale obvykle bez 'úlekové' reakce

AC-2

0,5 mA až do křivky b

Vnímání a pravděpodobnost bezděčných svalových stahů, obvykle ale bez škodlivých fyziologických účinků.

AC-3

Křivka b a napravo od ní do křivky c1

Silné bezděčné svalové stahy. Dýchací potíže, Vratné poruchy srdeční funkce. Může dojít ke znehybnění. Účinky se s intenzivitou proudu zvyšují. Obvykle se nepředpokládá poškození organizmu.

AC-4a

Napravo od křivky c1







Mohou se objevit patofyziologické účinky, jako je zástava srdce, zástava dýchání, popáleniny nebo jiná poškození na buněčné úrovni. Pravděpodobnost komorových fibrilací, která se zvyšuje s intenzitou proudu a dobou trvání jeho průtoku.

c1-c2

AC-4.1 Pravděpodobnost komorových fibrilací zvyšující se až přibližně do 5 %.

c2-c3

AC-4.2 Pravděpodobnost komorových fibrilací až přibližně do 50 %.

Za křivkou c3

AC-4.3 Pravděpodobnost komorových fibrilací až přibližně nad 50 %.

Při trvání průtoku proudu do 200 ms dojde ke komorové fibrilaci pouze v době zranitelnosti, jestliže jsou překročeny odpovídající meze. Pokud se týká komorové fibrilace, vztahuje se tento obrázek na účinky proudu protékajícího dráhou z levé ruky do nohou. Pro ostatní proudové dráhy je nutno uvažovat s faktorem proudu procházejícího srdcem.

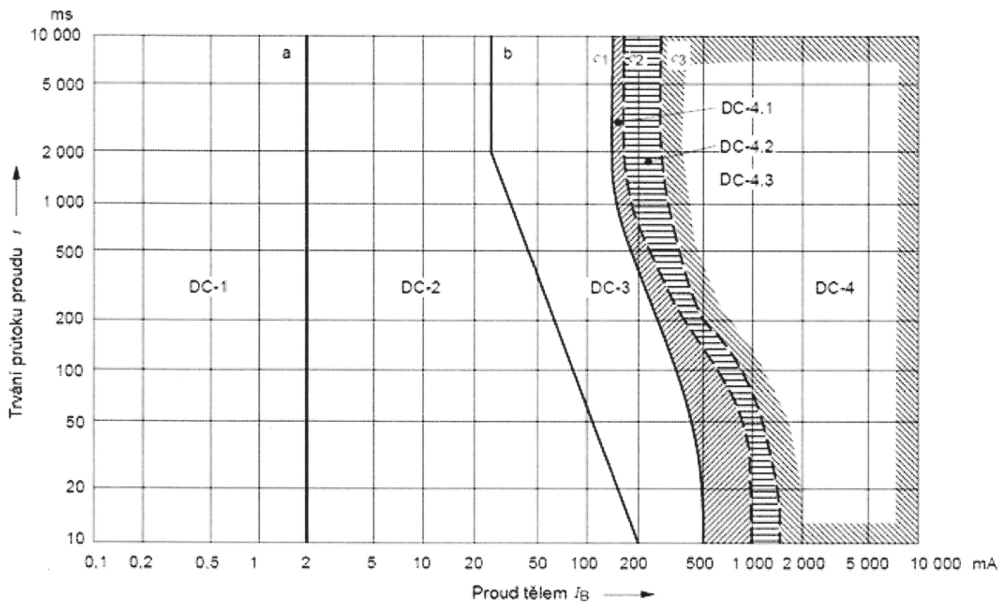

Zóny fyziologických účinků stejnosměrného proudu na osobu


Zóny

Vymezení

Fyziologické účinky

DC-1

Do 2 mA křivka a

Jsou možné slabé pocity píchání při připojení a odpojení proudu a rychlých změnách jeho průběhu

DC-2

Od 2 mA až do křivky b

Bezděčné svalové stahy, které jsou pravděpodobné zvláště při připojení a odpojení proudu a rychlých změnách jeho průběhu, ale obvykle bez škodlivých fyziologických účinků.

DC-3

Křivka b a nad ní

Mohou se objevit silné bezděčné svalové reakce a vratná rušení při vytváření a vedení impulzů v srdci, které se zvyšují s velikostí proudu a s dobou jeho trvání. Obvykle se nepředpokládá poškození organizmu.

DC-4a

Napravo od křivky c1







Mohou se objevit patofyziologické účinky, jako je zástava srdce, zástava dýchání, popáleniny nebo jiná poškození na buněčné úrovni. Pravděpodobnost komorových fibrilací, která se zvyšuje s intenzitou proudu a dobou trvání jeho průtoku.

c1-c2

DC-4.1 Pravděpodobnost komorových fibrilací zvyšující se až přibližně do 5 %.

c2-c3

DC-4.2 Pravděpodobnost komorových fibrilací až přibližně do 50 %.

Za křivkou c3

DC-4.3 Pravděpodobnost komorových fibrilací až přibližně nad 50 %.

Při trvání průtoku proudu do 200 ms dojde ke komorové fibrilaci pouze v době zranitelnosti, jestliže jsou překročeny odpovídající meze. Pokud se týká komorové fibrilace, vztahuje se tento obrázek na účinky proudu protékajícího dráhou z levé ruky do nohou a na stoupající proud. Pro ostatní proudové dráhy je nutno uvažovat s faktorem proudu procházejícího srdcem.

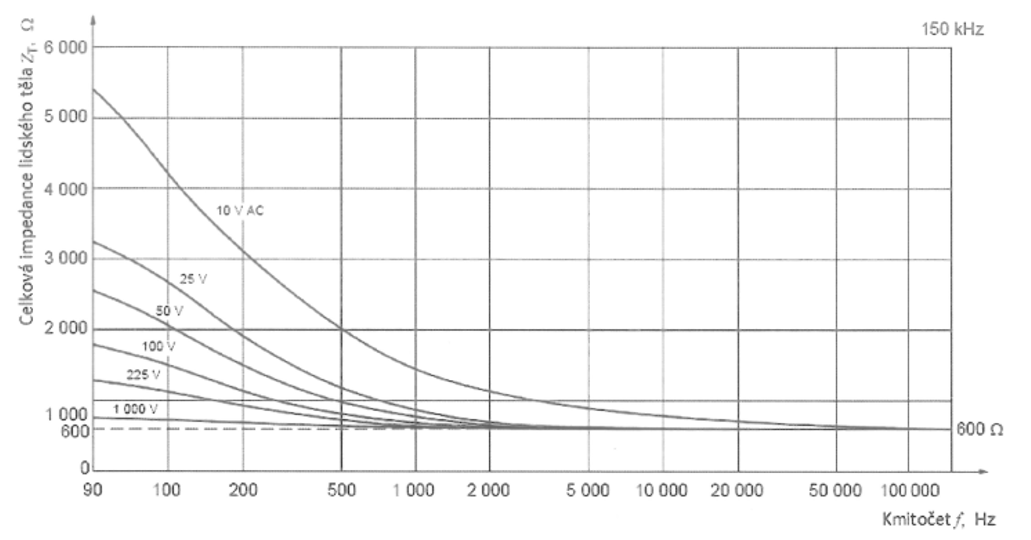

Kmitočtová závislost celkové impedance lidského těla pro procentní rozsah 50% z populace pro dotyková napětí od 10 do 1000 V a kmitočtový rozsah od 50 Hz do 150 kHz pro dráhu proudu z ruky do ruky nebo z ruky do chodidla pro velké plochy kontaktních povrchů za suchých podmínek

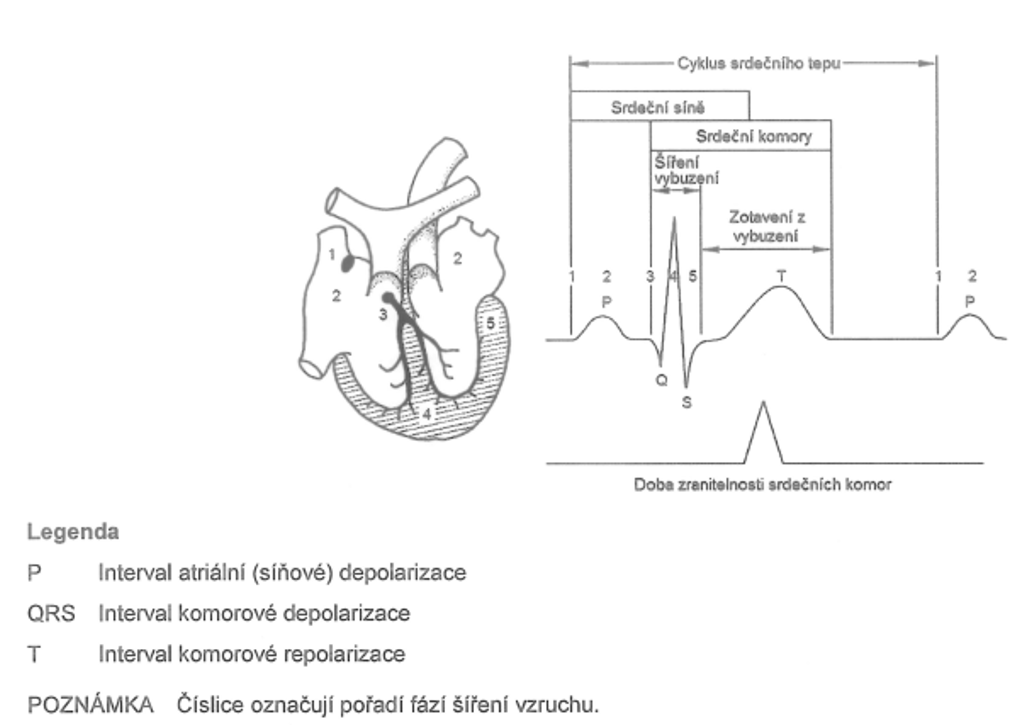

Doba zranitelnosti srdečních komor během srdečního cyklu

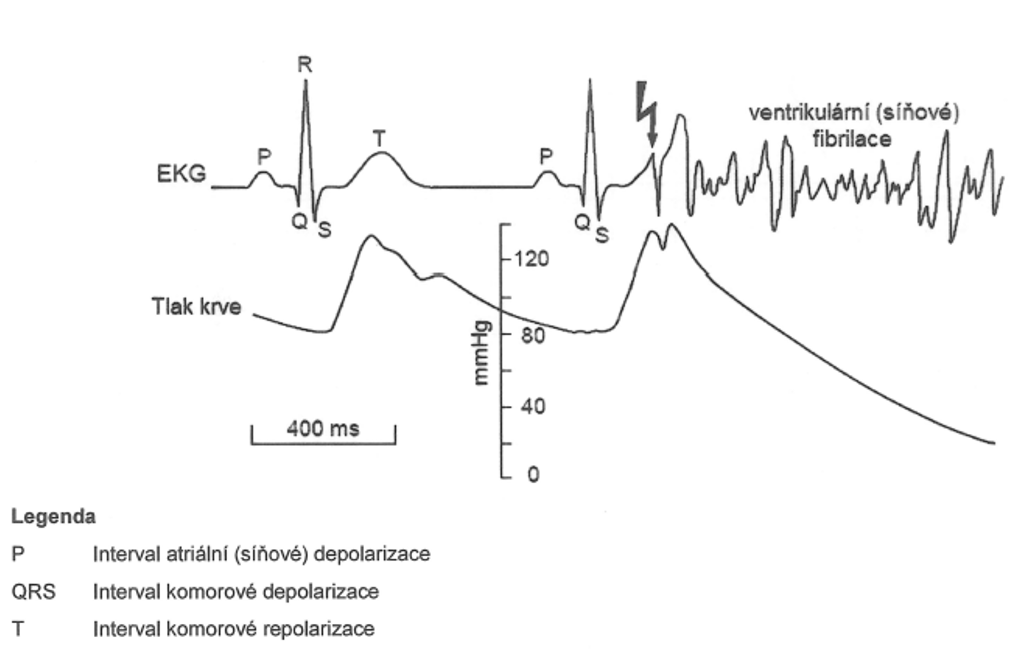

Spuštění komorové fibrilace v době zranitelnosti
