10. Matematické operace

10.2. Logické operace

Možnosti využití logických matematických operací

Umístění

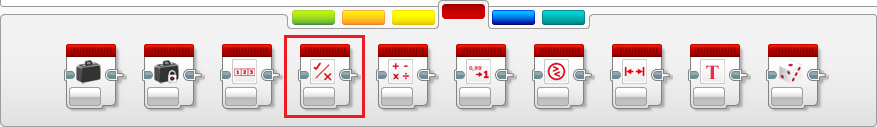

Blok Logic Operations pro provádění logických matematických operací je umístěn v červené záložce Data Operations (zobrazeno na obrázku). Použít jej můžeme přetažením na programovací plochu a umístěním na požadované místo v programu.

Umístění - logic

Režimy pro provádění logických metamatických operací

Logický součin (And)

Režim pro logický součin obsahuje dva vstupní porty logického datového typu (mohou nabývat hodnot True a False). Výsledek operace je True v případě, že hodnoty obou vstupních portů nabývají hodnotu True. Výsledek vrací výstupní port Result.

Logic - AND

Logický součet (Or)

Režim pro logický součet obsahuje dva vstupní porty A a B, které jsou logického datového typu (nabývají hodnot True nebo False). Výsledem operace, který vrací výstupní port Result, je True v případě, že hodnota alespoň jednoho vstupního portu je True.

Logic - OR

Exkluziv Or (XOR)

Režim exkluziv Or obsahuje, stejně jako oba předchozí režimy, dva vstupní porty (A a B) logického datového typu. Výsledek vrací výstupní port Result. Výsledkem operace je True v případě, že pouze jeden ze vstupních portů nabývá hodnoty True.

Logic - XOR

Negace (Not)

Režim Not umožňuje negaci vstupní hodnoty logického datového typu na portu A. Výsledkem je tedy obrácená hodnota.

Logic - NOT
