Měření a zkoušení

Toto měření se provádí u elektrických spotřebičů třídy ochrany I, prodlužovacích a odpojitelných přívodů.

U spotřebičů třídy I se měří odpor mezi ochrannou zdířkou vidlice a přístupnými neživými částmi spojenými s ochranným vodičem, včetně prodlužovacího nebo odpojitelného přívodu. U prodlužovacích a odpojitelných přívodů se měří odpor mezi ochrannou zdířkou vidlice a ochranným kontaktem na druhém konci.

Požadavky na zařízení k měření odporu ochranného vodiče stanovuje norma ČSN EN 61557-4 ed. 2. Tato norma mimo jiné stanoví:

    - měřící napětí může být stejnosměrné nebo střídavé, napětí naprázdno musí být v rozsahu od 4 do 24 V

    - měřící proud musí být minimálně 200 mA

    - měřící rozsah musí zahrnovat hodnoty 0,2 Ω až 2 Ω.

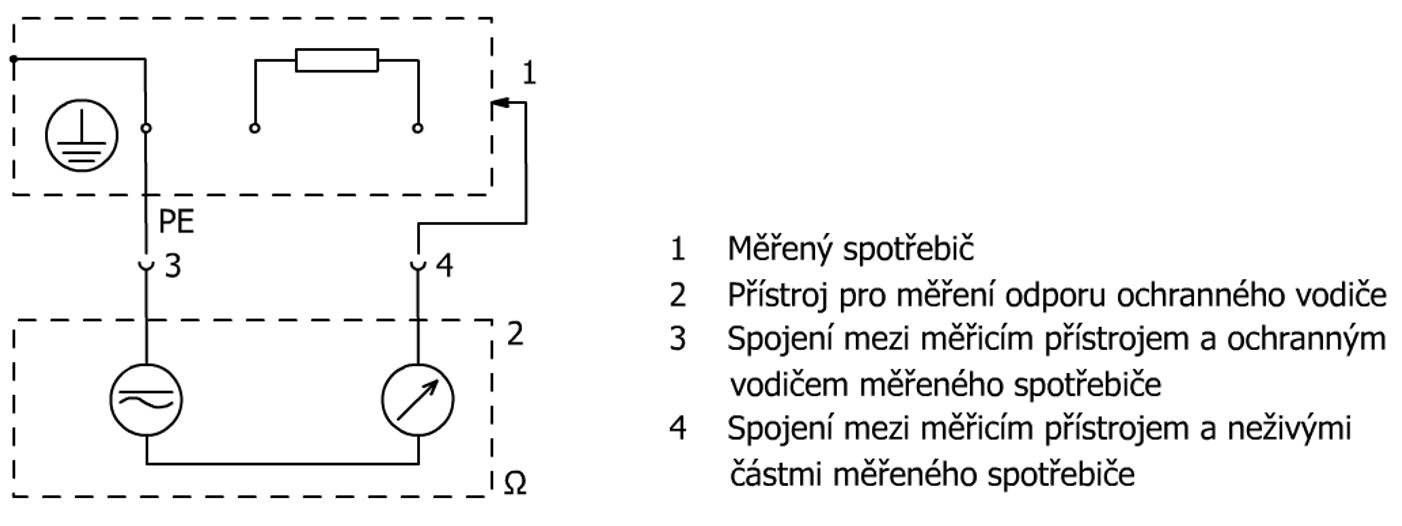

Měření odporu ochranného vodiče spotřebiče odpojitelného od sítě
