Klávesnice

Rozdělení:

1.     podle realizace klávesy (spínače):

kontaktní (mechanické)

  • klasické kontakty
  • membránové
  •  jazýčkové kontakty


bezkontaktní

  • kapacitní

  • s Hallovými články


2.     podle provedení:

  • nedělené
  • dělené (umožňují nastavit jednotlivé části klávesnice podle potřeb uživatele - klávesnice se v půlce rozpůlí a ohne, což je ergonomické. U klasické klávesnice jsou nepřirozeně ohnuta zápěstí, což může způsobit bolest).
  • multimediální (v současné době se na klávesnici objevují další tlačítka především pro ovládání multimédií a internetu).
  • pro přenosné počítače (notebooky) - pro úsporu místa nemají zvlášť numerickou klávesnici

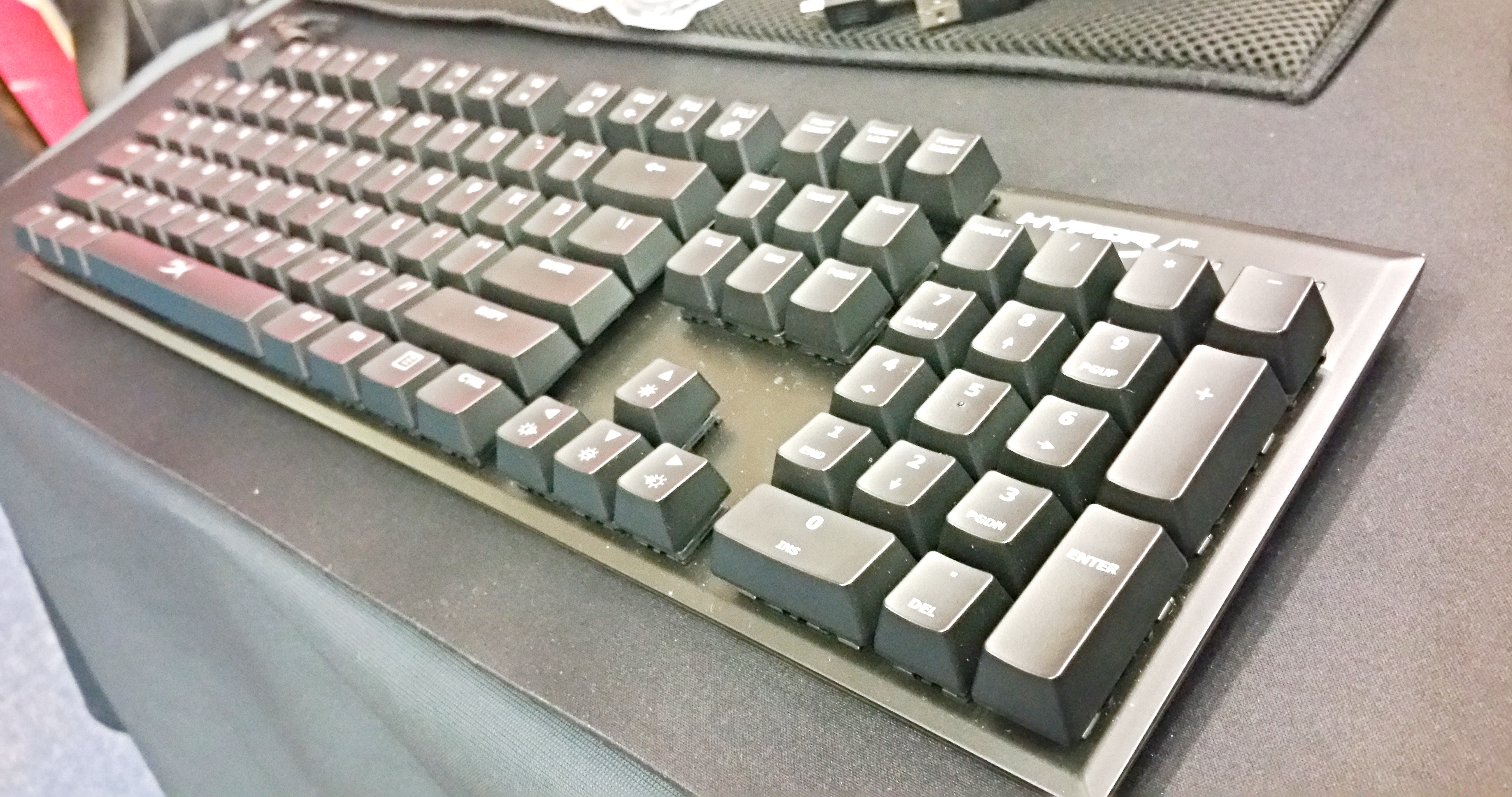

Každý z nás klávesnici nejspíše zná, tato klávesnice je pro uživatele, kteří do klávesnice rádi drobí.


 Membránový spínač

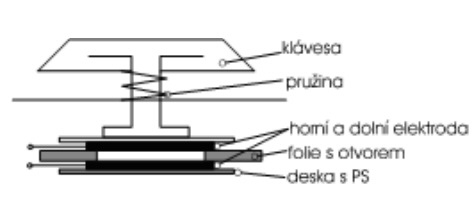

Popis principu funkce membránového spínače klávesnice [1].

  • stiskem tlačítka se spojí horní a dolní elektroda

  • v novějších klávesnicích se místo pružiny používá gumová podložka, která vytváří zpětný tlak kláves. To vede ke snížení hmotnosti a zvýšení životnosti klávesnice


Spínač s jazýčkovými kontakty

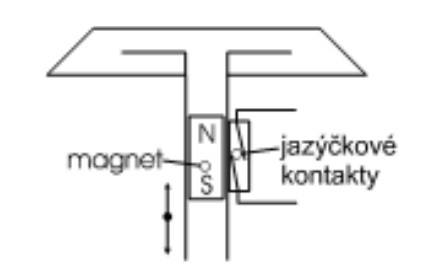

Popis principu funkce spínače klávesnice s jazýčkovými kontakty [1].

  • pomocí permanentního magnetu se spíná a rozpíná jazýčkový kontakt
  • nevýhodou je větší hmotnost permanentních magnetů


Kapacitní spínač

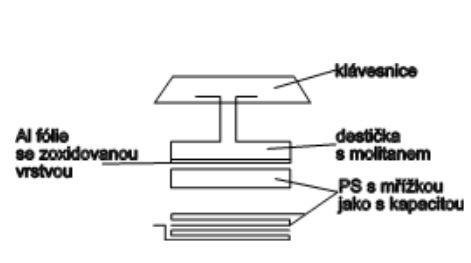

Popis principu funkce kapacitního spínače klávesnice [1].

  • principem je změna kapacity mezi Al fólií a mřížkou, která je vyrobena přímo na plošném spoji
  • výhody: minimální spotřeba, levné


Spínač s Hallovým článkem

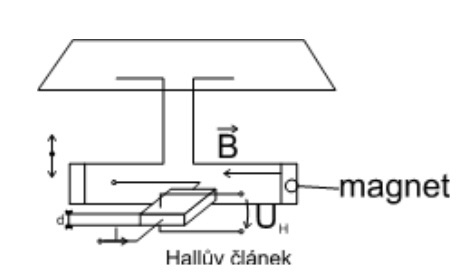

Popis principu funkce spínače klávesnice s Hallovým jevem [1].

stiskem klávesy se na svorkách Hallova článku objeví UH


Obsluha klávesnice přerušením:

Hardwarovým:

  • využívá se vstup dat s přerušením. Jakmile řadič klávesnice přijme znak z klávesnice, generuje žádost o přerušení IRQ1. Přečte se registr s datovým slovem a převede se z pozičního kódu na ASCII kód (převodní tabulka).
  • Modifikace obslužného programu:
  • <PAUSE> - generuje se navíc čekací smyčka, která se přeruší libovolnou jinou klávesou
  • <Print Screen> - vyvolá se jiný podprogram
  • <Ctrl> + <Break> - vyvolá se přerušení


Softwarovým:

  • INT 16H - obsluha klávesnice. Umí např.:
  • přečíst znak
  • testovat, zda byla stisknuta klávesa
  • povolit/zakázat „klapnutí“ při stisku klávesy
  • nastavit nebo změnit autorepeater klávesnice
  •     na úrovni MS DOSu je klávesnice obsluhována přes INT 21H
  • 5-pin DIN (Deustche Industrie Norm) connector  (dnes nevyužívaný) - historie
  • 6-pin IBM PS/2 mini-DIN connector
  • 4-pin USB (Universal Serial Bus) connector


Projekční laserová klávesnice

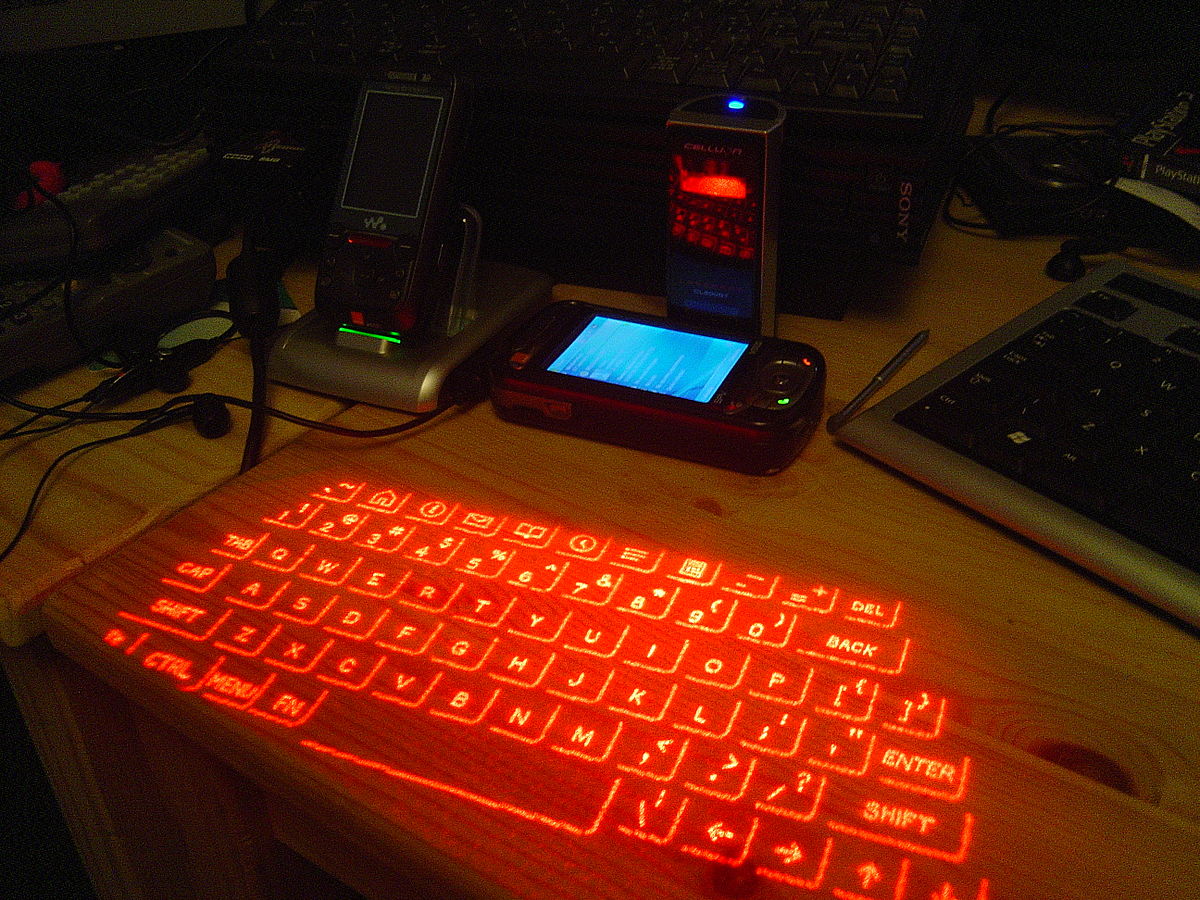

Na obrázku můžete vidět projekční klávesnici [15].


Díky velké a neustále rozvíjející se síti inernetu si často píšeme nejen SMS, ale také emaily případně ke komunikaci využíváme chat. Mobilní klávesnice není k zahození, nicméně pro pohodlnější využití byla vytvořena projekční klávesnice.

  • připojení k zařízení pomocí bluetooth
  • snímání probíhá pomocí změny odrazu paprsku, který snímá snímací prvek
  • klávesnice mají nevýhodu pro rychlé pisatele, že nestíhají zaznamenávat příliš rychlé stisky jednotlivých kláves
  • možno využívat u mobilních telefonů nebo tabletů


[1] - BUCHA, Pavel. Nové komponenty e-kurzu pro předmět Periferní zařízení : bakalářská práce. Plzeň: Západočeská univerzita v Plzni, Fakulta pedagogická, 2015, 68 l., 2 l. příl., Vedoucí bakalářské práce: Ing. Petr Michalík, Ph.D.

[15] MIK81. Wikipedie [online]. 22.1.2008 [cit. 1.4.2017]. Dostupný na WWW: https://upload.wikimedia.org/wikipedia/commons/b/b4/ProjectionKeyboard_2.jpg


Licence - CC BY-SA 2.0
