Program Inkscape má možnost instalovat různá rozšíření, který si uživatelé naprogramují nebo přizpůsobí. Tato rozšíření nám umožní efektivně kreslit složitější objekty jako třeba ozubená kola, šrouby nebo spirály. Je dostupných i několik rozšíření vhodných pro generování cest (G kódu) pro počítačem řízené stroje jako jsou frézky nebo laserové řezačky.

Rozšíření si můžete stahovat z webu programu a po instalaci je naleznete v menu „Rozšíření“

Pro CNC stoje je vhodné rozšíření zvané GcodeTools, jehož produkt najdete na obrázku níže.

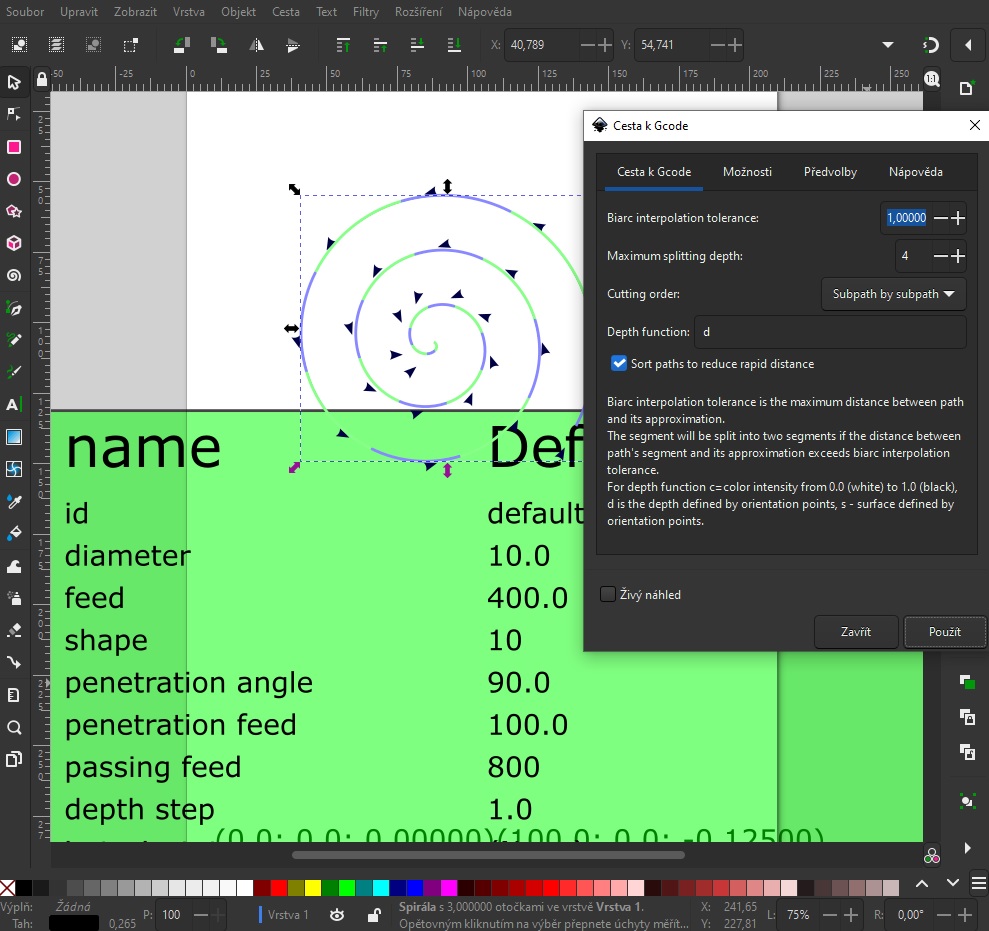

Gcode - rozšíření Inkscape

Obrázek: menu GcodeTools

Zde je popis spirály v G kódu pro CNC stroj:

%
(Header)
(Generated by gcodetools from Inkscape.)
(Using default header. To add your own header create file "header" in the output dir.)
M3
(Header end.)
G21 (All units in mm)

(Start cutting path id: path432)
(Change tool to Default tool)

G00 Z5.000000
G00 X88.000000 Y190.193550

G01 Z-0.125000 F100.0(Penetrate)
G02 X88.277072 Y187.071785 Z-0.125000 I-0.982181 J-1.660352 F400.000000
G02 X85.516125 Y185.994630 Z-0.125000 I-2.906642 J3.373271
G02 X80.238180 Y189.225381 Z-0.125000 I-0.184184 J5.625664
G02 X79.602155 Y195.161300 Z-0.125000 I8.269669 J3.888117
G02 X85.911949 Y202.527401 Z-0.125000 I10.189857 J-2.343088
G02 X95.451624 Y202.790318 Z-0.125000 I5.127048 J-12.829553
G02 X104.988795 Y193.460907 Z-0.125000 I-4.905183 J-14.553904
G02 X104.795690 Y180.258050 Z-0.125000 I-17.543295 J-6.346252
G02 X92.463431 Y168.519189 Z-0.125000 I-18.840413 J7.445537
G02 X75.580627 Y169.198940 Z-0.125000 I-7.558059 J22.279252
G02 X61.625794 Y184.527242 Z-0.125000 I9.969183 J23.092277
G02 X62.806465 Y205.096798 Z-0.125000 I27.017486 J8.767887
G02 X81.127436 Y221.275387 Z-0.125000 I27.326273 J-12.482022
G02 X105.387120 Y219.586008 Z-0.125000 I9.977375 J-31.754370
G02 X123.794168 Y198.274277 Z-0.125000 I-14.987751 J-31.549989
G02 X121.591380 Y170.322550 Z-0.125000 I-36.489496 J-11.187038
G02 X97.290072 Y149.683992 Z-0.125000 I-35.767286 J17.488626
G02 X65.645128 Y152.403250 Z-0.125000 I-12.396998 J41.223055
G02 X42.772948 Y179.693356 Z-0.125000 I19.986065 J39.980355
G02 X46.010774 Y215.032297 Z-0.125000 I45.955295 J13.607281
G02 X76.289150 Y240.139599 Z-0.125000 I44.190501 J-22.481040
G02 X115.322620 Y236.381698 Z-0.125000 I14.817847 J-50.686490
G02 X142.666160 Y203.115450 Z-0.125000 I-24.974111 J-48.398509
G02 X138.387070 Y160.387050 Z-0.125000 I-55.416873 J-16.028674
G00 Z5.000000

(End cutting path id: path432)


(Footer)
M5
G00 X0.0000 Y0.0000
M2
(Using default footer. To add your own footer create file "footer" in the output dir.)
(end)
%
