Návod na realizaci

Uspořádání vizualizací v sestavě

• Přesun komponent: Kliknout kamkoliv do komponenty (mimo vnitřní ovládací prvky), podržte levé tlačítko myši a přetáhnout komponentu na požadované místo.
• Změna velikosti: Kliknout myší na komponentu a za libovolný roh nebo okraj tahem změňte velikost tak, aby komponenta nezabírala zbytečně moc místa, ale zároveň byla čitelná.
• Hranice plátna: Na ploše sestavy je viditelná šedou tečkovanou čáru hranice stránky, která ohraničuje velikost celkové vizualizace.


• Finální podoba: Po úpravách stylu grafu, stylu karet, stylu průřezu a uspořádání vizualizací by měla dokončená vizualizace vypadat podobně jako na obrázku č. 1 níže (na barvy a fonty nehledě).

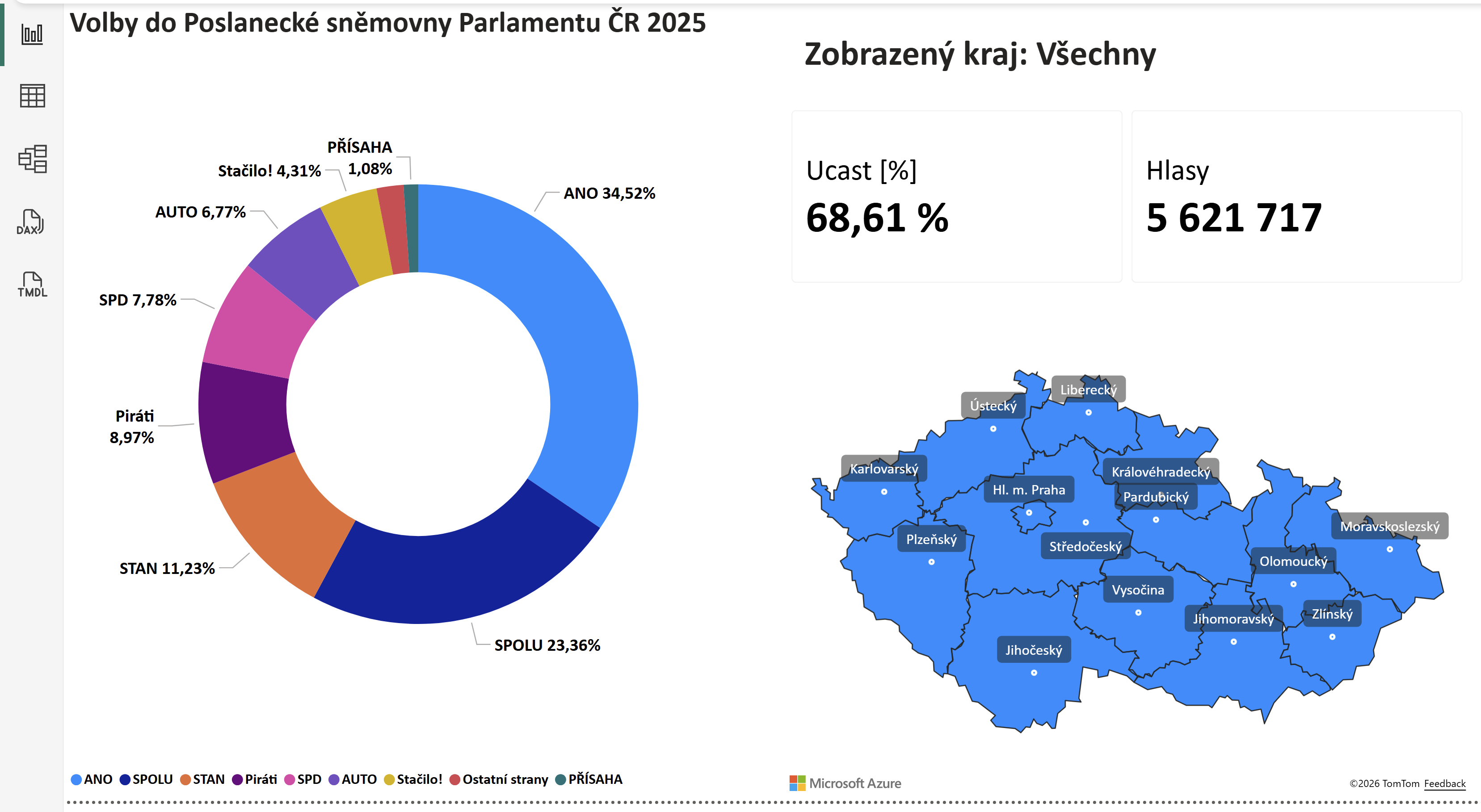

Obrázek č. 1 - Dokončená vizualizace

Nastavení barevnosti grafu

Nastavení barev pro jednotlivé strany:

• ANO - 29235C
• AUTO - 28A7E4
• Piráti - 000000
• PŘÍSAHA - 033FCA
• SPD - C06333
• SPOLU - 00EE00
• Stačilo! - C5161D
• STAN - CE0F6A
• Ostatní strany - D1D1D1

1. Přepnutí do záložky Vizuál: Kliknout na vytvořený prstencový graf a v panelu Vizualizace zvolit záložku s ikonou štětce (Formátovat vizuál).
2. Vizuál: Přepnout se na podzáložku Vizuál.
3. Řezy: Najít a otevřít možnost Řezy.
4. Použít nastavení pro: V políčku Datová řada přepnout postupně na možnosti všech stran.
5. Barva: Upravit políčko Barva v dialogovém okně dát Další barvy a vyplnit vždy políčko HEX podle barevnosti výše, změny slouží k jednoduššímu vizuální odlišení podle barvy polické strany.

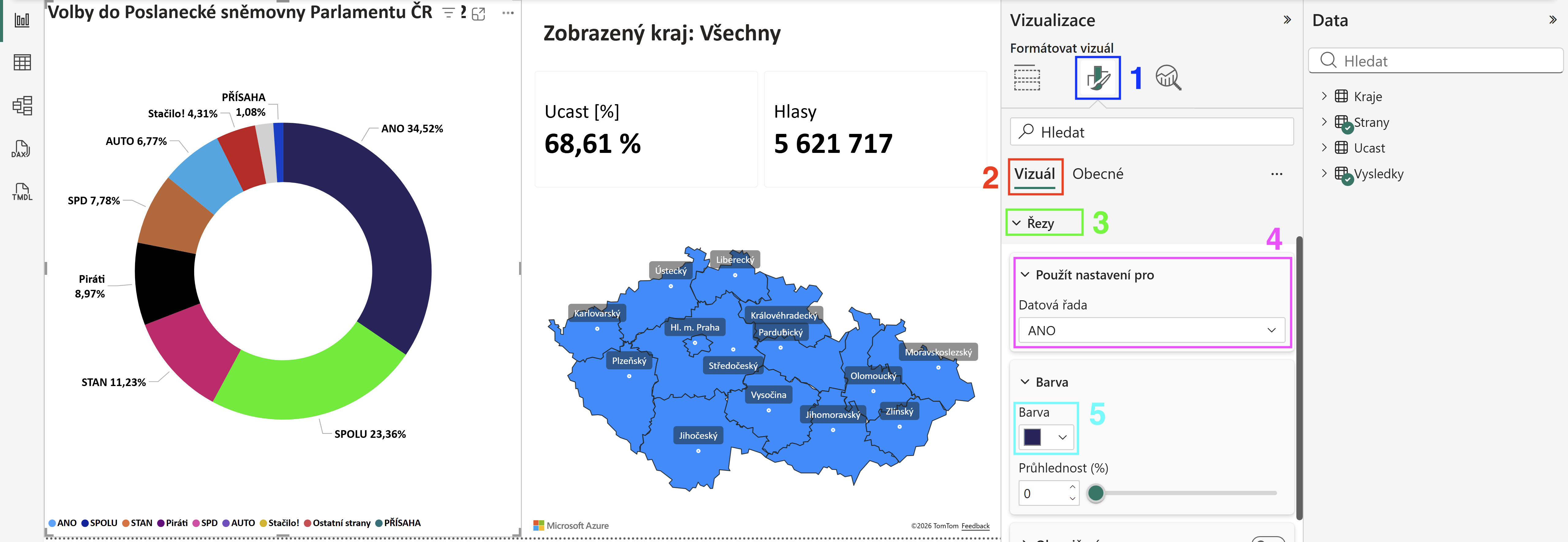

Obrázek č. 2 - Upravená barevnost stran

Očekávaný výsledek: kompletní sestava.

Rekapitulace příkladu

V rámci čtvrtého příkladu byla vytvořena vizualizace, která zpracovává dvě datové sady, kdy první obsahovala výsledky voleb a data o volební účasti v jednotlivých krajích a druhá obsahovala registr politických stran (kandidátních listin). Cílem je analytická vizualizace výsledků voleb do Poslanecké sněmovny Parlamentu ČR pro rok 2025 v kontextu jednotlivých krajů, která prostřednictvím interaktivního kartogramu filtruje volební zisky politických stran a celkovou míru volební účasti.

Zásadní kroky a použité funkce či komponenty:

• Import  XML: Načtení dat z URL. V Power Query smazány nepotřebné sloupce a provedeno postupné zpracování vnořených dat.
• Duplikace a kódování: Tabulky duplikovány (Výsledky, Účast, Kraje). U dat stran se opravilo chybné kódování znaků.
• Transformace a relace: Úprava datových typů (čísla, procenta). V modelu se obě XML sady logicky propojily tvorbou relací (vazby 1:1 a 1:N).
• Agregace do skupin: Byla vytvořena nová skupina dat. Strany s menším ziskem se pro přehlednost vizualizace sloučily do "Ostatní strany".
• Prstencový graf: Vložen a nastaven prstencový graf pro vizuální znázornění celkových podílů hlasů a zobrazení v procentech.
• Interaktivní mapa: Využita komponenta Azure Maps v režimu kartogramu pro prostorovou vizualizaci regionálních dat na mapovém podkladu.
• DAX a informační karty: Jazykem DAX vytvořena míra aktuální vybraného filtru. Vloženy komponenty Karta pro dynamické zobrazení kraje, účasti a hlasů.
